| رنگ | آبی, طوسی, مشکی |
|---|
قیمت اصلی: 218,600 تومان بود.185,810 تومانقیمت فعلی: 185,810 تومان.
| ترمینال ریلی پیچی فیوزی چراغدار 220 ولت سایز 4 | RFT5 – LD 220 | 25 | 500 |
| ویژگی | RFT5 (RT/SF4) | RFT5-LD 220 (RT/SF4-LD) |
|---|---|---|
| نوع اتصال | پیچی (Screw) | پیچی (Screw) |
| سطح مقطع سیمگیری | تا 4 mm² | تا 4 mm² |
| جریان نامی فیوز | 6.3 A | 6.3 A |
| ولتاژ نامی ترمینال | 800 V | 800 V |
| ولتاژ ایندیکاتور LED | — | 110–220 V AC/DC |
| نوع فیوز | شیشهای 5×20 | شیشهای 5×20 |
| ریل نصب | TH35-7.5 / TH35-15 | TH35-7.5 / TH35-15 |
| جنس بدنه | پلیآمید (PA) | پلیآمید (PA) |

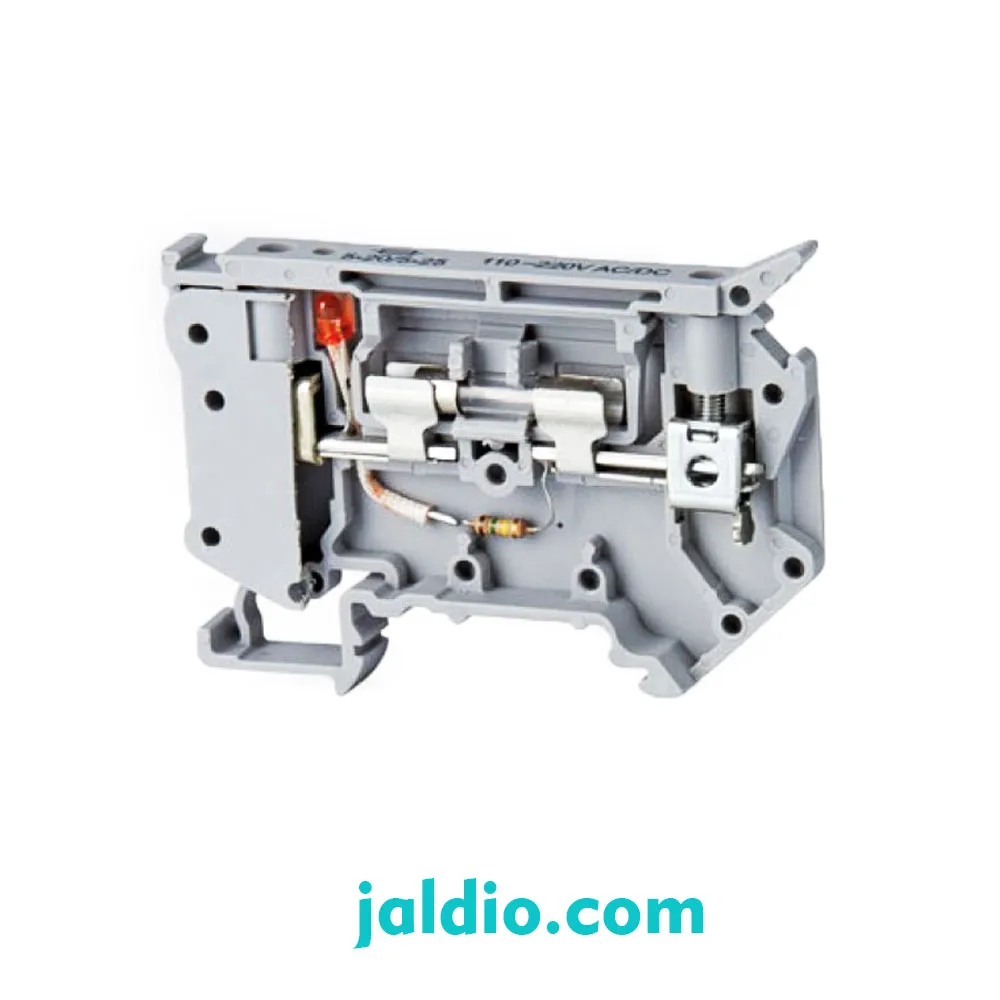

ترمینالهای فیوزی سری RFT5 از دو بخش تشکیل شدهاند: پایهٔ ترمینال و اهرم لولایی حامل فیوز. این سری یک نسخهٔ چراغدار (RFT5-LD) هم دارد که در صورت سوختن فیوز، اعلام نوری میدهد و عیبیابی را بسیار سریع میکند.
| ردیف | ویژگی | RFT5 (RT/SF4) | RFT5-LD (RT/SF4-LD) |
|---|---|---|---|
| 1 | نوع اتصال | پیچی (Screw) | پیچی (Screw) |
| 2 | سطح مقطع قابل سیمگیری | تا 4 mm² | تا 4 mm² |
| 3 | جریان نامی فیوز | 6.3 A | 6.3 A |
| 4 | ولتاژ نامی ترمینال | 800 V | 800 V |
| 5 | ولتاژ ایندیکاتور LED | — | 24–48 و 110–220 V AC/DC |
| 6 | نوع فیوز | شیشهای 5×20 (رایج) | شیشهای 5×20 (رایج) |
| 7 | ریل نصب | TH35-7.5 / TH35-15 | TH35-7.5 / TH35-15 |
| 8 | جنس بدنه | پلیآمید (PA) | پلیآمید (PA) |
| 9 | رنگهای متداول | طوسی / آبی / مشکی | طوسی (و رنگهای سری) |
| 10 | استانداردهای مرجع | IEC 60947-7 (و خانواده)، EN 60079-7 | IEC 60947-7 (و خانواده)، EN 60079-7 |
نکته: اعداد نامی (۴ mm²، ۶.۳A، ۸۰۰V و ولتاژهای LED) مطابق جداول رسمی محصول هستند.
ورودی ──┬── [پایه ترمینال] ── [فیوز شیشهای در اهرم] ──┬── خروجی
└─(در RFT5-LD: مدار LED هشدار سوختن فیوز)
| گروه | نام/کد | کاربرد |
|---|---|---|
| تثبیت روی ریل | EB/1 – EB/3 – EB/4 | براکت انتهایی برای قفلکردن ردیف ترمینال روی ریل TH35 |
| جداسازی/ایزوله | End Plate / Partition | پوشش دادن کنارهٔ ترمینال و تفکیک الکتریکی ردیفها |
| نامگذاری | نگهدارنده مارکینگ 6032100001 + تگ NS + لیبل TBSL 22×20 | کدگذاری و خوانایی سیمکشی |
| تست/اندازهگیری | سوکت تست (TS) متناسب با سری | تزریق یا برداشت سیگنال و تست سریع مدار |
بسته به طراحی تابلو، امکان استفاده از درپوش و پارتیشن اختصاصی همین خانواده نیز وجود دارد.
| نام/نوع | ولتاژ LED | کد سفارش نمونه | رنگ | تعداد در بسته | تعداد در کارتن |
|---|---|---|---|---|---|
| RFT5 (RT/SF4) | — | 6010201001 … | طوسی/آبی/مشکی | 25 | 500 |
| RFT5-LD (RT/SF4-LD) | 24–48 V AC/DC | 6010202001 … | طوسی | 25 | 500 |
| RFT5-LD (RT/SF4-LD) | 110–220 V AC/DC | 6010202002 … | طوسی | 25 | 500 |
ردیف درخواستی شما: ترمینال ریلی پیچی فیوزی چراغدار 220 ولت سایز 4 — RFT5-LD 220 — 25 در بسته — 500 در کارتن.
در نسخه 220 ولت، محدوده 110–220 V AC/DC پوشش داده میشود.
بله، اتصال پیچی برای هادیهای افشان و سخت مناسب است.
25 عدد در بسته و 500 عدد در کارتن.
برای تابلوهای فرمان که پایش سریع خطا و حفاظت قابل اتکا اهمیت دارد، RFT5 و بهخصوص RFT5-LD 220V انتخابی دقیق، استاندارد و اقتصادی است.
