توضیحات تکمیلی

رنگ	آبی, طوسی, مشکی

قیمت اصلی: 190,500 تومان بود.قیمت فعلی: 161,925 تومان.

تیپاکس پست باربری

مشاوره تخصصی

ارسال فوری

نماینده اصلی

ترمینال ریلی پیچی فیوزی سایز 4 رعد RFT5

FUSE TERMINAL BLOCKS

نام کالا	کد محصول	تعداد در بسته	تعداد در کارتن
ترمینال ریلی پیچی فیوزی سایز 4	RFT5	25	500

مورد	مقدار
نام/کد فنی	RT/SF4 (RFT5)
سطح مقطع قابل سیم‌گیری	4 میلی‌مترمربع
جریان نامی	6.3 آمپر
ولتاژ نامی	400 ولت AC/DC
نوع نصب	روی ریل DIN نوع TH35-7.5 یا TH35-15
استاندارد محصول	IEC 60947-7-3 (گروه فیوزی)؛ توضیح سری و ایندیکاتور در کاتالوگ عمومی آمده است.
نسخه‌های مرتبط	RFT5-LD (چراغ‌دار) با ولتاژ لامپ 24/48 و 110/220 ولت AC/DC، جریان 6.3A (همان ابعاد پایه)

توضیحات محصول

ترمینال ریلی پیچی فیوزی سایز 4

RFT5

500

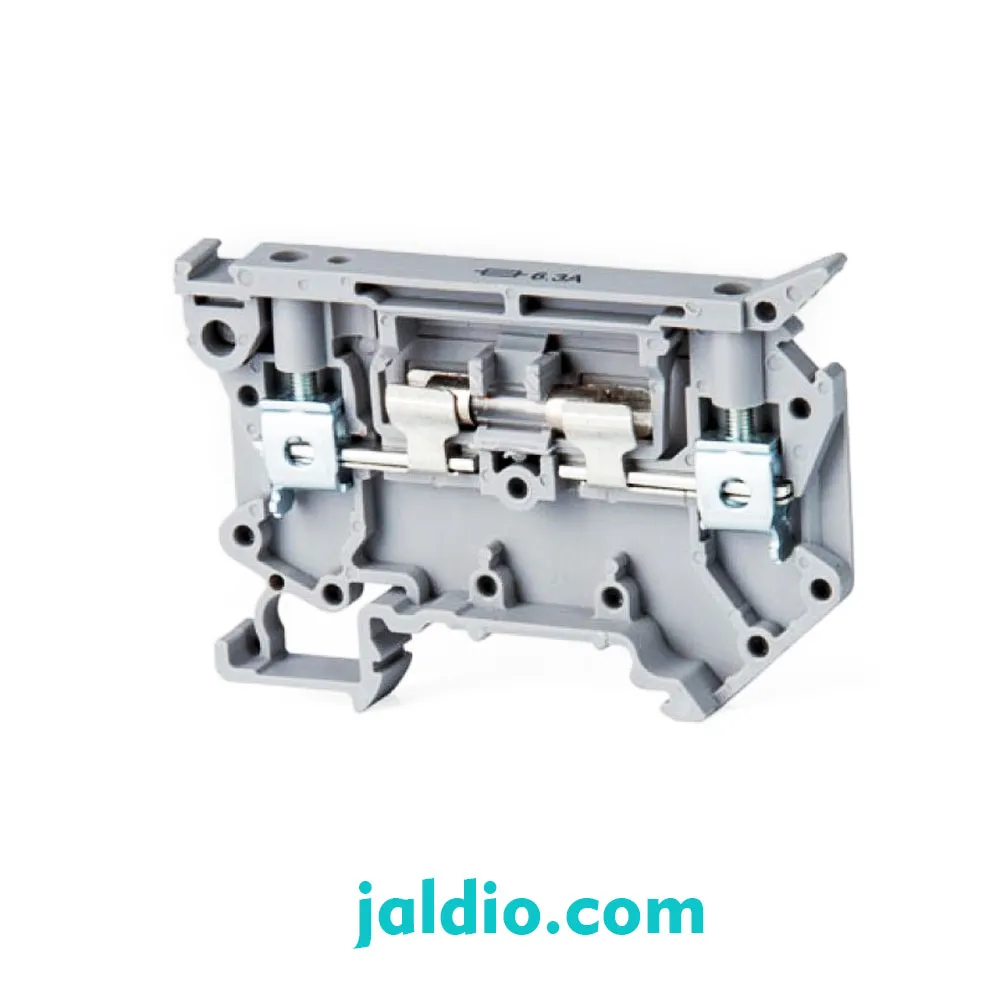

ترمینال ریلی پیچی فیوزی RFT5 رعد سایز 4

معرفی محصول

ترمینال RFT5 از سری ترمینال‌های ریلی فیوزی پیچی شرکت رعد است که برای حفاظت مدار در مقابل جریان‌های غیرمجاز طراحی شده است. این ترمینال قابلیت نصب روی ریل TH35 را دارد و در صنایع برق صنعتی، تابلو برق، کنترل ماشین‌آلات و اتوماسیون کاربرد گسترده دارد.

مشخصات فنی

ویژگی	مقدار
کد محصول	RT/SF4 (RFT5)
جریان نامی	6.3 آمپر
ولتاژ کاری	400 ولت AC
سطح مقطع سیم	تا 4 میلی‌متر مربع
استانداردها	IEC 60947-7-1 , EN 60079-7
رنگ	طوسی
جنس بدنه	پلی‌آمید (PA) مقاوم در برابر حرارت و شعله
نحوه نصب	روی ریل DIN 35 میلی‌متری
نوع اتصال	پیچی
نوع فیوز	فیوز شیشه‌ای 5×20 یا 6.3×32 میلی‌متر
کلاس حفاظتی	IP20

مزایا

ایمنی بالا: محافظت موثر از مدارهای کنترل و فرمان با استفاده از فیوز داخلی.
نصب آسان: قابلیت نصب سریع روی ریل DIN.
کیفیت بالا: طراحی مطابق با استانداردهای بین‌المللی و استفاده از متریال مقاوم.
قابلیت تعویض فیوز بدون نیاز به جداسازی از ریل.
هماهنگی با سایر ترمینال‌ها و متعلقات از جمله درپوش، جداکننده، پایه انتهایی و مارکینگ لیبل‌ها.

کاربردها

تابلوهای برق صنعتی
تابلوهای فرمان و کنترل
سیستم‌های اتوماسیون
مدارهای حفاظت داخلی تجهیزات برقی

جدول متعلقات پیشنهادی

نوع قطعه	کد	توضیحات
درپوش	EP-RTP4	برای پوشش و ایزوله‌سازی
جداکننده	P-RTP4	برای تفکیک ترمینال‌ها
پایه انتهایی	EB/1 یا EB/4	برای فیکس کردن روی ریل
مارکینگ لیبل	NS6 / TBSL	جهت کدگذاری ترمینال‌ها

چرا RFT5 انتخاب مناسبی است؟

ترمینال RFT5 یکی از محصولات پرکاربرد شرکت رعد است که در پروژه‌های حساس صنعتی استفاده می‌شود. با طراحی دقیق، ابعاد استاندارد، و پشتیبانی از فیوز، انتخابی مطمئن برای مهندسین برق و طراحان تابلو محسوب می‌شود.

ترمینال ریلی پیچی فیوزی رعد مدل RFT5 (RT/SF4)

معرفی کوتاه (طبق صفحهٔ محصول)

سری RFT5 شامل دو بخش است: «پایهٔ ترمینال» و «اهرم حامل فیوز». این سری دارای نسخهٔ مجهز به چراغ هشدار فیوز سوخته نیز هست. (شرکت رعد)

مشخصات فنی (استاندارد و مقادیر نامی)

مورد	مقدار
نام/کد فنی	RT/SF4 (RFT5)
سطح مقطع قابل سیم‌گیری	4 میلی‌مترمربع
جریان نامی	6.3 آمپر
ولتاژ نامی	400 ولت AC/DC
نوع نصب	روی ریل DIN نوع TH35-7.5 یا TH35-15
استاندارد محصول	IEC 60947-7-3 (گروه فیوزی)؛ توضیح سری و ایندیکاتور در کاتالوگ عمومی آمده است.
نسخه‌های مرتبط	RFT5-LD (چراغ‌دار) با ولتاژ لامپ 24/48 و 110/220 ولت AC/DC، جریان 6.3A (همان ابعاد پایه)

اقلام و متعلقات پیشنهادی (سازگار با این سری)

براکت انتهایی روی TH35: EB/1 (9.5mm)، EB/3 (10mm)، EB/4 (8mm)؛ جهت قفل‌کردن ردیف ترمینال روی ریل.
تگ نام‌نویسی: NS8 + نگهدارنده تگ (کد 6032100001) + لیبل نواری TBSL 22×20.
(برای نسخهٔ دوطبقهٔ همین خانواده) درپوش انتهایی: EP-RT/SF4-2L.

نکات طراحی و عملکرد (طبق کاتالوگ رعد)

ساختار پایه ترمینال + فیوزکِش لولایی (Top-hinge fuse carrier) برای حفاظت مدار با فیوز.
نسخهٔ LED دار (RFT5-LD) هنگام سوختن فیوز سگنال نوری می‌دهد.

دیاگرام مسیر سادهٔ جریان (نمای مفهومی)

ورودی → [پایه ترمینال] → [فیوز شیشه‌ای داخل اهرم] → خروجی
                              └─(در مدل RFT5-LD: LED هشدار فیوز سوخته)

صفحهٔ رسمی: ترمینال فیوزی RFT5 در وب‌سایت رعد (حاوی شرح «دو بخشی بودن» و اشاره به نسخهٔ چراغ‌دار).

پیشنهاد خرید

اگر در حال طراحی یا تعمیر تابلو برق صنعتی هستید و نیاز به محافظت از مدارهای کنترلی در برابر جریان‌های اضافی دارید، ترمینال RFT5 رعد یک انتخاب مقرون‌به‌صرفه، ایمن و استاندارد است.
