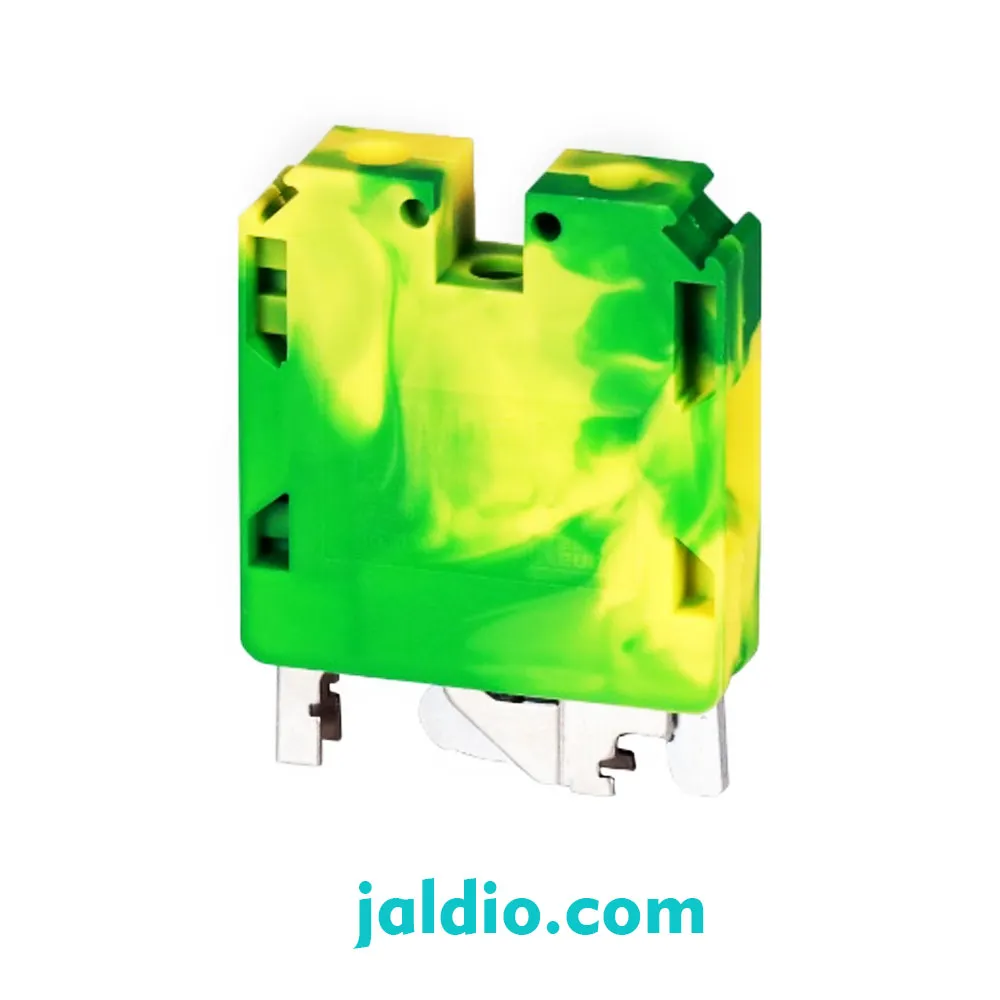

ترمینال ریلی پیچی ارت سایز 16 رعد RT/SU 16 - E

توضیحات تکمیلی

قیمت اصلی: 325,700 تومان بود.قیمت فعلی: 276,845 تومان.

تیپاکس پست باربری

مشاوره تخصصی

ارسال فوری

نماینده اصلی

ترمینال ریلی پیچی ارت سایز 16 رعد RT/SU 16 – E

PROTECTIVE CONDUCTOR TERMINAL BLOCKS

عنوان	مقدار
مدل	RT/SU16-E (RET16)
استاندارد	IEC 60947-7-2
جریان نامی (A)	76 A (برای مقطع 16 mm²)
محدوده مقطع هادی	سخت: 0.5–16 mm²
AWG	20–6
گیج آزمون IEC	B7
طول لخت‌کردن	12.3 mm
پیچ کلمپ / گشتاور	M5 / 2.5 N·m
پیچ مرکزی / گشتاور	M4 / 1.2 N·m
ابعاد روی ریل TH35-7.5 (W/L/H)	12.5 / 46.5 / 61.5 mm
ابعاد روی ریل TH35-15 (W/L/H)	12.5 / 46.5 / 69 mm
ابعاد روی ریل G32 (W/L/H)	12.5 / 46.5 / 65 mm
شماره سفارش	6010601005
بسته‌بندی	تعداد در جعبه: 20 عدد

توضیحات محصول

ترمینال ریلی پیچی ارت سایز 16

RT/SU 16 – E

340

دیتاشیت فارسی ترمینال ریلی پیچی ارت ۱۶ رعد

مدل: RT/SU16-E
نام مرسوم: RET16

ترمینال ارت ۱۶ میلی‌متر مربع رعد برای اتصال مطمئن هادی‌های حفاظتی PE/PEN روی ریل‌های DIN طراحی شده است. بدنه (Earth) و پایه فلزی، مسیر ارت به ریل را تضمین می‌کند.

خلاصه محصول

کاربرد: اتصال ارت (PE) و در صورت رعایت قواعد سطح مقطع، PEN در تابلوهای توزیع و کنترل.
ریل نصب: TH35-7.5، TH35-15 و G32.
چگالی سیم‌کشی مناسب: عرض 12.5 میلی‌متر با تحمل جریان نامی 76 آمپر برای مقطع اسمی 16 mm².
استاندارد مرجع: IEC 60947-7-2 (Protective Conductor Terminals).

جدول مشخصات فنی

شاخص	مقدار
مدل / سری	RT/SU16-E (RET16)
شماره سفارش	6010601005
جریان نامی	76 A (در 16 mm²)
محدوده مقطع هادی (سخت/افشان/رشته‌ای)	0.5 – 16 mm²
AWG	20 – 6
طول لخت‌کردن	12.3 mm
پیچ کلمپ / گشتاور	M5 / 2.5 N·m
پیچ مرکزی / گشتاور	M4 / 1.2 N·m
ریل‌های سازگار	TH35-7.5، TH35-15، G32
ابعاد روی TH35-7.5 (W×L×H)	12.5 × 46.5 × 61.5 mm
ابعاد روی TH35-15 (W×L×H)	12.5 × 46.5 × 69 mm
ابعاد روی G32 (W×L×H)	12.5 × 46.5 × 65 mm
بسته‌بندی	جعبه: 20 عدد • کارتن: 340 عدد
استاندارد	IEC 60947-7-2

تذکر ایمنی: در کاربرد PEN، سطح مقطع هادی باید بیش از 10 mm² باشد.

ابعاد و نصب

نصب روی ریل‌های DIN بدون نیاز به ابزار خاص؛ قفل پایه فلزی به ریل، اتصال الکتریکی ارت را برقرار می‌کند.
استفاده از وایرشو/سرسیم متناسب با سطح مقطع برای اتصال یکنواخت توصیه می‌شود.
پس از چیدمان ترمینال‌ها، از براکت انتهایی مناسب ریل برای جلوگیری از لغزش استفاده کنید.

دیاگرام اتصال (نمونه)

PE (سبز/زرد) ──▣ RT/SU16‑E ▣── ریل DIN (بدنه تابلو/شین ارت)
                 │
                 └── اتصال کمکی به شین PE (در صورت نیاز)

لوازم جانبی و متعلقات سازگار

ردیف	نام/مدل	توضیح	کد/یادداشت
1	GP Partition برای RT/SU16…	پارتیشن عمومی برای ایمنی لمس و جداسازی	60203050xx
2	CC2‑16 / CC3‑16 / CC10‑16	جامپر شانه‌ای 2، 3 و 10 پل برای هم‌پتانسیل‌سازی	سری CC‑16
3	EB/1 • EB/2 • EB/3 • EB/4	براکت انتهایی برای ریل TH35/G32	انتخاب بر اساس ریل
4	NS Marking Holder	هولدر نشانه‌گذاری/لیبل	6032100001
5	برچسب نشانه‌گذاری NS/TBSL	برچسب‌های تخت برای کدگذاری ردیف ترمینال	اندازه متناسب انتخاب شود

برای ترمینال‌های ارت نوع E، استفاده از پارتیشن به‌جای درپوش انتهایی مرسوم‌تر است تا تماس مکانیکی با ریل حفظ شود و حفاظت در برابر لمس تأمین گردد.

نکات طراحی و بهره‌برداری

کشش پیچ‌ها را کنترل کنید: 2.5 N·m (M5) برای کلمپ و 1.2 N·m (M4) برای پیچ مرکزی.
کنترل مسیر ارت: پس از مونتاژ، پیوستگی الکتریکی بین ترمینال و ریل با اهم‌متر بررسی شود.
تفکیک ناحیه قدرت/کنترل: از پارتیشن برای جداسازی ناحیه‌های نویزی استفاده کنید.

پیشنهاد خرید (نمونه لیست اقلام برای یک ردیف 24 نقطه ارت)

RT/SU16‑E (RET16): 24 عدد
براکت انتهایی EB/2 برای ریل TH35: 2 عدد (بر اساس ریل شما قابل‌تغییر)
جامپر شانه‌ای: CC10‑16: دو عدد (دو گروه 10تایی)، CC3‑16: یک عدد، CC2‑16: یک عدد (برای تکمیل 24 خانه)
پارتیشن GP برای RT/SU16…: 2 عدد (ابتدای هر گروه)
هولدر لیبل NS (6032100001): 24 عدد
برچسب نشانه‌گذاری NS/TBSL: ۱ ورق مناسب عرض 12.5 mm

این پیشنهاد نمونه است و با توجه به آرایش ترمینال‌ها، تعداد گروه‌بندی‌ها و فضای تابلو شما قابل شخصی‌سازی خواهد بود.

نکته ایمنی و کاربردی: این ترمینال برای اتصال PE و همچنین PEN مناسب است (در صورت استفاده به‌عنوان PEN، مقطع باید بیش از 10 mm² باشد).

لوازم جانبی پیشنهادی

تقسیم‌کننده عمومی (GP) برای RT/SU16… — کد: 60203050□□ (بسته 20 عدد).
جامپر شانه‌ای هم‌رده سری 16 mm²: CC2-16 / CC3-16 / CC10-16 (به‌ترتیب 2، 3 و 10 پل).
نگهدارنده تگ نشانه‌گذاری NS (6032100001).
براکت انتهایی برای ریل TH35/G32: EB/1، EB/2، EB/3، EB/4.

مزایا و کاربردها (خلاصه)

بدنه سبز/زرد مطابق PE و اتصال مکانیکی-الکتریکی مطمئن به ریل برای ایجاد شین حفاظتی محلی.
چگالی سیم‌کشی مناسب با عرض 12.5 میلی‌متر و تحمل جریان 76 آمپر برای مدارهای حفاظتی، صنعتی و تابلوهای قدرت.
