| رنگ | آبی, زرد, سبز, طوسی, قرمز, قهوه ای, مشکی |
|---|
قیمت اصلی: 547,700 تومان بود.465,545 تومانقیمت فعلی: 465,545 تومان.
| ویژگی | مقدار |
|---|---|

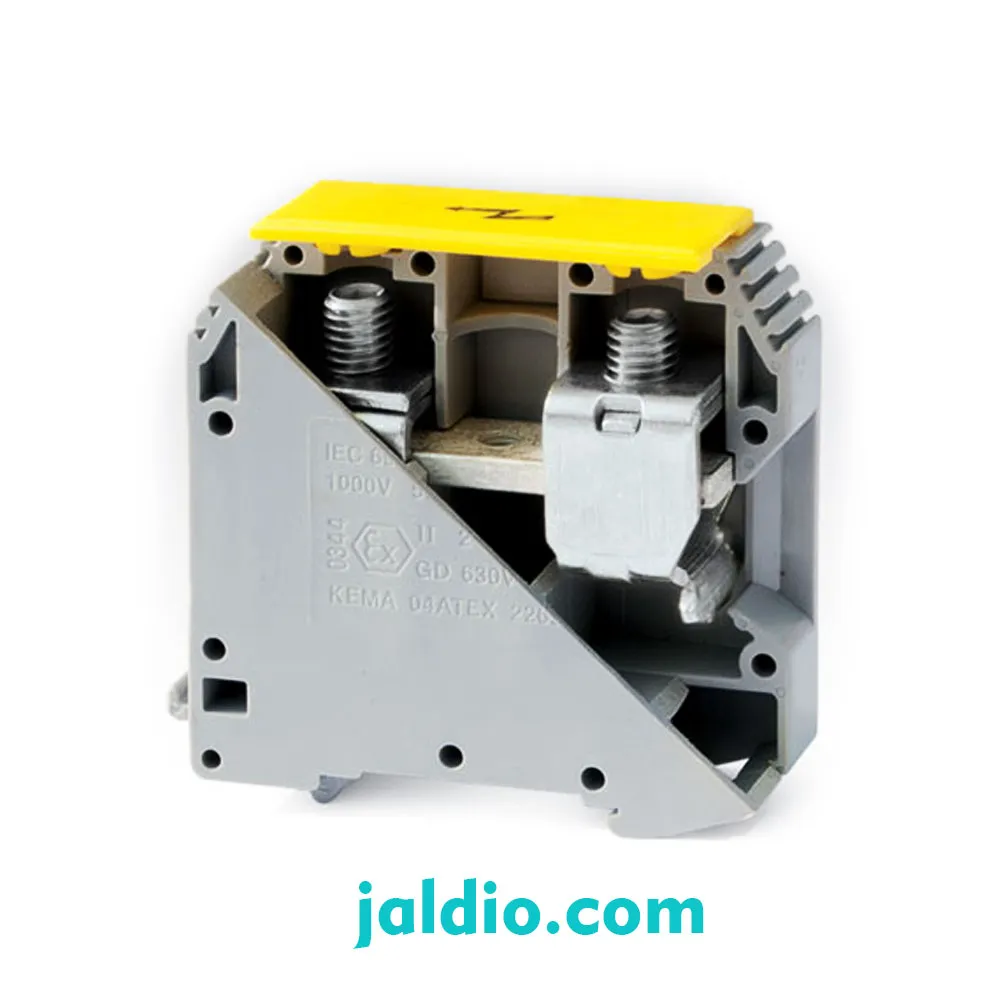

| نام فنی | RT/SU 50 (RTP 50) |
| ولتاژ نامی | تا ۱۰۰۰ ولت |
| جریان مجاز | ۱۵۰ آمپر |
| سطح مقطع پشتیبانی | 6 تا 50 میلیمتر مربع (سیم افشان) / 6 تا 16 میلیمتر مربع (سیم جامد) |
| نوع اتصال | پیچدار (Screw Clamp) |
| پیچ اتصال | M8 با گشتاور 4.5 تا 8 نیوتنمتر |
| جنس بدنه | پلیآمید (PA) مقاوم در برابر حرارت و شعله |
| دمای کاری | -۴۰ تا +۱۰۵ درجه سانتیگراد |
| نصب | روی ریل DIN نوع TH 35-7.5 و TH 35-15 |
| ابعاد بدنه | 20×67×72 / 79.5 میلیمتر |
| تعداد در بسته | ۲۰ عدد |
| ویژگی | مقدار |
|---|---|
| کد سفارش (Ordering No.) | 60104090 |
| ولتاژ نامی | 1000 V |
| جریان نامی | 150 A |
| سطح مقطع اسمی | 50 mm² |
| ظرفیت اتصال هادی سخت | 6–16 mm² |
| ظرفیت اتصال هادی افشان | 10–50 mm² |
| گشتاور بستن پیچ | 4.5 – 8 N·m |
| پیچ کلمپ | M8 |
| طول × عرض × ارتفاع (TH35-7.5) | 72 × 20 × 67 mm |
| ولتاژ ضربهای | 8 kV |
| جنس عایق | پلیآمید (PA) |
| استانداردها | IEC 60947-7-1، IEC/EN 60079-7 |
| رنگ استاندارد | طوسی |
| نوع نصب | ریل TH35-7.5 / TH35-15 |
نکته: مقادیر فوق بر اساس کاتالوگ عمومی 2025/26 رعد و برگه فنی ترمینالهای سری پیچی استخراج شدهاند.
| ویژگی | مقدار |
|---|---|
| ولتاژ نامی (V) | 1000 (طبق IEC 60947-7-1) |
| جریان نامی (A) | 150 |
| ولتاژ ضربه (kV) | 8 |
| درجه آلودگی / رده ولتاژ / گروه ماده | 3 / III / I |
| سطح مقطع نامی (mm²) | 50 |
| ظرفیت اتصال سیم جامد (Rigid Solid) | 6–16 mm² |
| ظرفیت اتصال سیم نیمهافشان (Rigid stranded) | 6–50 mm² |
| ظرفیت اتصال سیم افشان (Flexible) | 10–50 mm² |
| سایز سیم (AWG) | 10–0 |
| طول لخت کردن سیم (mm) | 19 |
| پیچ گیره (Clamping screw) | M8 |
| گشتاور سفتکردن (N.m) | 4.5–8 |
| جنس بدنه عایق | پلیآمید (PA) |
| استانداردها | IEC 60947-7-1 و IEC/EN 60079-7 |
| ابعاد (TH 35-7.5) | عرض 20mm × طول 67mm × ارتفاع 72mm |
| ابعاد (TH 35-15) | عرض 20mm × طول 67mm × ارتفاع 79.5mm |
| شماره سفارش | 60104090□□ |
| رنگ | بر اساس کد رنگ انتهای شماره سفارش |
| آیتم | مدل | توضیح |
|---|---|---|
| جامپر پیچی (3 پل) | CC3-50 | حداکثر جریان 132A؛ برای ارتباط چند ترمینال 50mm² |
| جامپر پیچی (2 پل) | CC2-50 | حداکثر جریان 132A؛ ارتباط دو ترمینال |
| نگهدارنده انتهایی | EB/2 | برای ریل TH35-7.5/15 و G32 |
| پارتیشن عمومی | GP-3 | جداکنندهی ماژولها |
| لیبل توصیهشده | NS10 | مارکینگ خوانا برای سایزهای بالا |
| مدل | سطح مقطع | جریان نامی | ولتاژ نامی | پیچ | ابعاد (ط × ع × ا) |
|---|---|---|---|---|---|
| RTP 35 | 35 mm² | ≈ 124 A | 1000 V | M6 | 64 × 16.5 × 52 mm (TH35-7.5) |
| RTP 50 | 50 mm² | 150 A | 1000 V | M8 | 72 × 20 × 67 mm |
| RTP 70 | 70 mm² | ≈ 192 A | 1000 V | M8 | 87.5 × 22 × 67 mm |
اعداد تقریبی جریان برای مقایسه سریع ذکر شدهاند. برای طراحی نهایی، همواره به دیتاشیت رسمی مراجعه کنید.
اگر به ترمینالی با ظرفیت جریان بالا، ابعاد مناسب تابلو و دوام صنعتی نیاز دارید، RTP 50 رعد انتخابی مطمئن است. کیفیت ساخت شرکت رعد، دسترسی آسان به متعلقات و پشتیبانی داخل کشور، ریسک تامین و تعمیرات را به حداقل میرساند.
برای قیمت روز، موجودی و زمان تحویل، روی «استعلام آنی قیمت» کلیک کنید یا با تیم فروش جلدیو تماس بگیرید.
