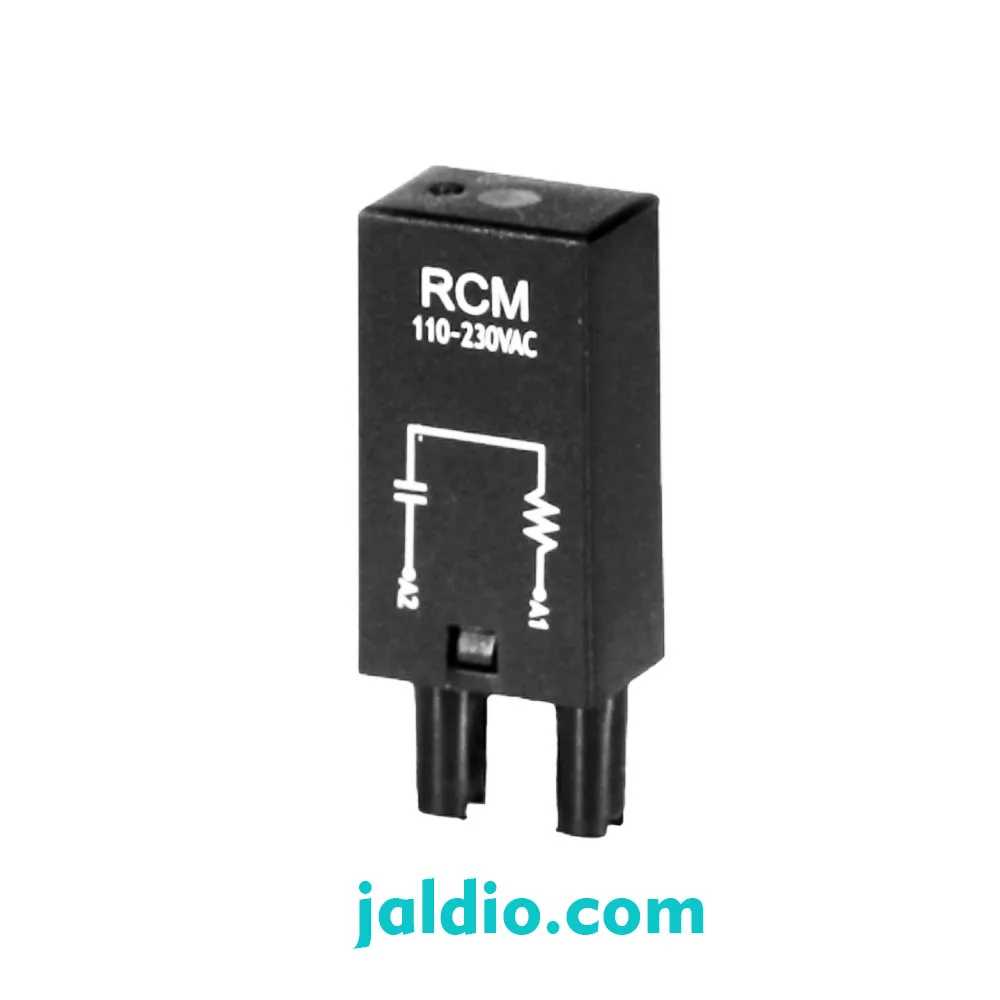

ماژول RCM یکی از متعلقات اصلی رلههای صنعتی سری TRB شرکت رعد است.
این ماژول شامل یک مقاومت + خازن (فیلتر RC) بوده و برای حفاظت بوبین رلههای AC در برابر هارمونیکها، نویز الکتریکی و ولتاژهای لحظهای استفاده میشود.
این قطعه باعث عملکرد پایدارتر رله و افزایش عمر تجهیزات کنترلی میشود.این تجهیز بر روی سوکت و به صورت موازی با کویل رله قرار می گیرد..
🟦 مشخصات کالا
| نام کالا | کد محصول |
|---|---|
| ماژول RC | RCM (110-220 VAC) |
طبق اطلاعات رسمی کاتالوگ رعد:
- شماره سفارش: 8036330042
- تعداد در بسته: 10 عدد
- دسته محصول: متعلقات رلههای سری TRB – پایه TS-V TRB
🟩 کاربردهای ماژول RCM
این ماژول برای محافظت از بوبین رلههای AC طراحی شده و نقش حیاتی در جلوگیری از ایجاد نویز و پیکهای ولتاژی دارد.
موارد استفاده:
🔌 تابلوهای برق صنعتی
- حذف هارمونیکها
- جلوگیری از لرزش ناخواسته رله
⚙ سیستمهای اتوماسیون
- محافظت از خروجیهای فرمان AC
- کاهش استهلاک رله
🤖 ماشینآلات صنعتی
- افزایش اطمینان عملکرد رله در محیطهای پرنویز
- پایدارسازی مدار فرمان
🟧 مزایای ماژول RCM (طبق کاتالوگ رسمی رعد)
✔ شامل مقاومت + خازن سری جهت فیلتر هارمونیکها
✔ محافظت از بوبین 110 تا 220 ولت AC
✔ جلوگیری از نویز، لرزش و قطع و وصل ناخواسته رله
✔ نصب بسیار آسان روی پایههای TS-V TRB
✔ ساختهشده از پلیآمید (PA) مقاوم
✔ اندازه کوچک و مناسب برای تابلوهای شلوغ
🟦 جدول مشخصات فنی ماژول RCM (110-220 VAC)
| ویژگی | مقدار |
|---|---|
| مدل | RCM (110-220 VAC) |
| نوع فیلتر | مقاومت + خازن (RC Filter) |
| شماره سفارش | 8036330042 |
| تعداد در بسته | 10 عدد |
| ولتاژ کاری مناسب | 110 تا 230 ولت AC |
| کاربرد | محافظت از بوبین رلههای TRB |
| جنس | پلیآمید (PA) |
| ابعاد (W/H/L) | 11.5 / 31 / 12.4 mm |
| محل نصب | پایه رله سری TS-V TRB |
| دسته محصول | متعلقات رله TRB |
🟧 چرا استفاده از ماژول RCM ضروری است؟
این ماژول برای رلههای AC همان کاری را انجام میدهد که دیود هرزگرد برای رلههای DC انجام میدهد!
مزایای عملکردی:
- جلوگیری از پیک ولتاژ هنگام قطع بوبین
- جلوگیری از صدای لرزش رله
- افزایش دقت عملکرد فرمان
- افزایش طول عمر رله
- کاهش آسیب به خروجی PLC و تجهیزات کنترل
🟩 ساختار عملکردی ماژول RC
این ماژول شامل یک Resistance + Capacitor بهصورت سری است که:
- ولتاژهای اضافی ناشی از قطع ناگهانی بوبین را جذب میکند
- هارمونیکهای ولتاژ AC را فیلتر میکند
- تداخل نویزی در مدار فرمان را کاهش میدهد
🛒 توصیه به خرید
اگر در تابلو برق خود از رلههای TRB با بوبین AC استفاده میکنید،
استفاده از این ماژول بسیار ضروری است.
مزایای خرید RCM:
🔷 افزایش طول عمر رله
🔷 کاهش خطاهای کنترل
🔷 ایمنی بیشتر در مدارات حساس
🔷 هزینه کم و کارایی بسیار بالا
شما میتوانید محصولات رعد را با قیمت مناسب به صورت خرد و عمده از برق صنعتی جلدیو با قیمت مناسب تهیه نمایید.
