قیمت اصلی: 261,000 تومان بود.221,850 تومانقیمت فعلی: 221,850 تومان.
| فیلد | مقدار |
|---|---|
| نام کالا | ترمینال ریلی پیچی قطعشونده سایز ۶ |
| مدل/کد محصول | RSTP6 |
| Ordering No. (کد سفارش) | 6010304001 |
| ولتاژ نامی سری ۶ | 400 ولت AC |
| جریان نامی سری ۶ | 41 آمپر |
| سطح مقطع قابل اتصال | 6 میلیمتر مربع |
| استاندارد مرجع | IEC 60947-7-1 |
| نوع اتصال | پیچی (Screw Clamp) |
| نوع عملکرد | قطعشوندهی آزمون (Test Disconnect) |
| ریلهای سازگار | DIN TH35-7.5 / TH35-15 |
| رنگ بدنه | طوسی صنعتی |
| بستهبندی (اعلامی تأمینکننده) | 25 عدد در بسته، 500 عدد در کارتن |
| ترمینال ریلی پیچی قطع شونده سایز 6 | RSTP6 | 25 | 500 |

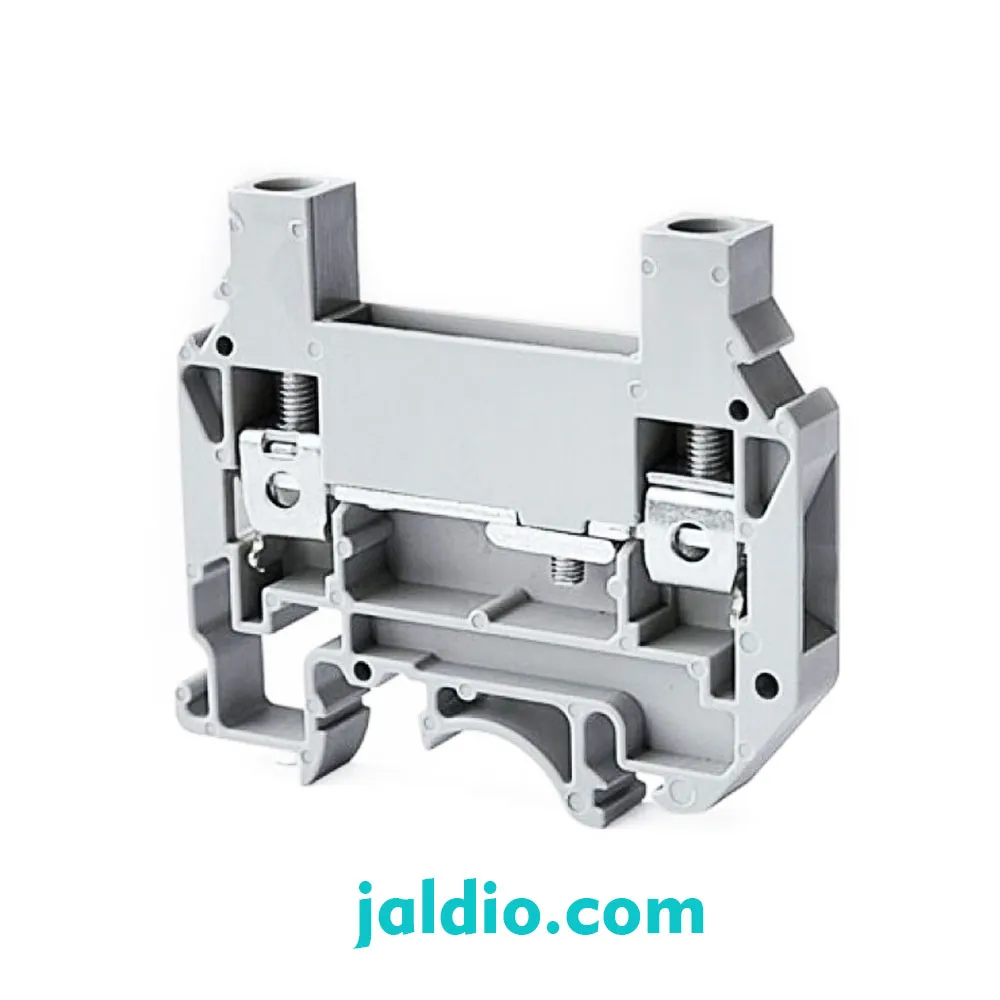

ترمینال RSTP6 از خانوادهی ترمینالهای قطعشوندهی آزمون (Test Disconnect) شرکت رعد است و برای قطع/وصل موقت و تست سیگنال در مدارهای کنترل و اندازهگیری استفاده میشود. این مدل با فناوری اتصال پیچی، ایمنی و دوام بالا را در تابلوهای صنعتی فراهم میکند.
کاربردها: تابلوهای کنترل صنعتی، سیستمهای مانیتورینگ، سیگنالینگ و اندازهگیری، ایجاد نقطه قطع برای تست دورهای یا ایزولهسازی موقت.
| مدل ترمینال | نوع ترمینال | سایز پشتیبانی (mm²) | جریان نامی (A) | ویژگی خاص |
|---|---|---|---|---|
| RST6 | قطعشونده آزمون (Test Disconnect) | ۶ | ۴۱ | قطع دستی مدار برای تست |
| RSTP6 | قطعشونده آزمون (Test Plug-in) | ۶ | ۴۱ | امکان جداسازی با مکانیزم پلاگین سریع |
| RTT6 | قطعشونده ثابت | ۶ | ۴۱ | جداسازی ساده و مستقیم در مدار |
| RSTT6 | قطعشونده دوبل (Double Disconnect) | ۶ | ۴۱ | امکان قطع در دو مسیر همزمان |
| RSTU6 | قطعشونده با فیوز (Fuse Terminal) | ۶ | ۴۱ | دارای محل نصب فیوز جهت حفاظت مدار |
نکته فنی: RSTP6 در «گروه ۶ میلیمتر» قرار دارد و بنابراین با متعلقات و جمپرهای جریان 41A سازگار است.
ورودی ──┬─────[===== تیغه قطع آزمون =====]─────┬── خروجی
│ │
(پورت تست/پروب) (پورت تست/پروب)
| شرح | کد فنی | کاربرد | تعداد در بسته |
|---|---|---|---|
| End Plate (درپوش انتهایی) | EP-RSTP6 | مخصوص RSTP6، ایمنی انگشتی و جداسازی گروهی | 50 |
| End Bracket (بست انتهایی) | EB/3 ، EB/4 | نصب روی ریل TH35-7.5/15 | 50 |
| Partition (پارتیشن) | (در صورت نیاز) | جداسازی گروهی برای حفظ فواصل خزش/هوایی | – |
| نوع جمپر | کد سفارش | جریان مجاز | سازگاری |
|---|---|---|---|
| Cross-Connection Bar | CC10-6 / CC3-6 / CC2-6 | 41A | RT/ST6، RT/ST6-L، RT/ST6-SHT، RT/ST6-SHT-L، RSTP6، RT/ST6-CMP |
| Bridge-Comb | JEB10-6 / JEB3-6 / JEB2-6 | 41A | همان گروه ۶ میلیمتر |
| شرح | کد فنی | توضیح | تعداد |
|---|---|---|---|
| Marking Holder (نگهدارنده لیبل) | 6032100001 | سازگار با RT/ST6 و RSTP6 | 10 |
| Marking Tags (نوار مارکینگ) | NS6 | برای درج شناسه در نمای جلویی | – |
آیا RSTP6 بهتنهایی عمل قطع را انجام میدهد؟
بله؛ تیغهی داخلی مسیر را باز/بسته میکند و درگاههای تست برای اندازهگیری امن فراهم است.
آیا میتوان چند ترمینال RSTP6 را جمپر کرد؟
بله؛ با CC10-6، CC3-6، CC2-6 یا JEB10-6/3-6/2-6 که برای جریان 41A طراحی شدهاند.
چه ریلهایی مناسب نصب هستند؟
ریلهای استاندارد DIN TH35-7.5 و TH35-15. استفاده از بست انتهایی برای مهار ردیف پیشنهاد میشود.
اگر برای تابلو کنترل خود به نقطه قطع و تست مطمئن نیاز دارید، ترمینال RSTP6 رعد انتخابی استاندارد، بادوام و اقتصادی است. برای دریافت مشاوره فنی، موجودی و پیشفاکتور همین حالا با تیم «برق صنعتی جلدیو» تماس بگیرید.
