ترمینال ریلی پیچی قطع‌شونده سایز ۶ رعد (RSTN6 | RT/ST6-CMP)

ترمینال قطع شونده آزمون سایز 6 (RT/ST6-CMP(RSTN6

توضیحات تکمیلی

510,800 تومان

تیپاکس پست باربری

مشاوره تخصصی

ارسال فوری

نماینده اصلی

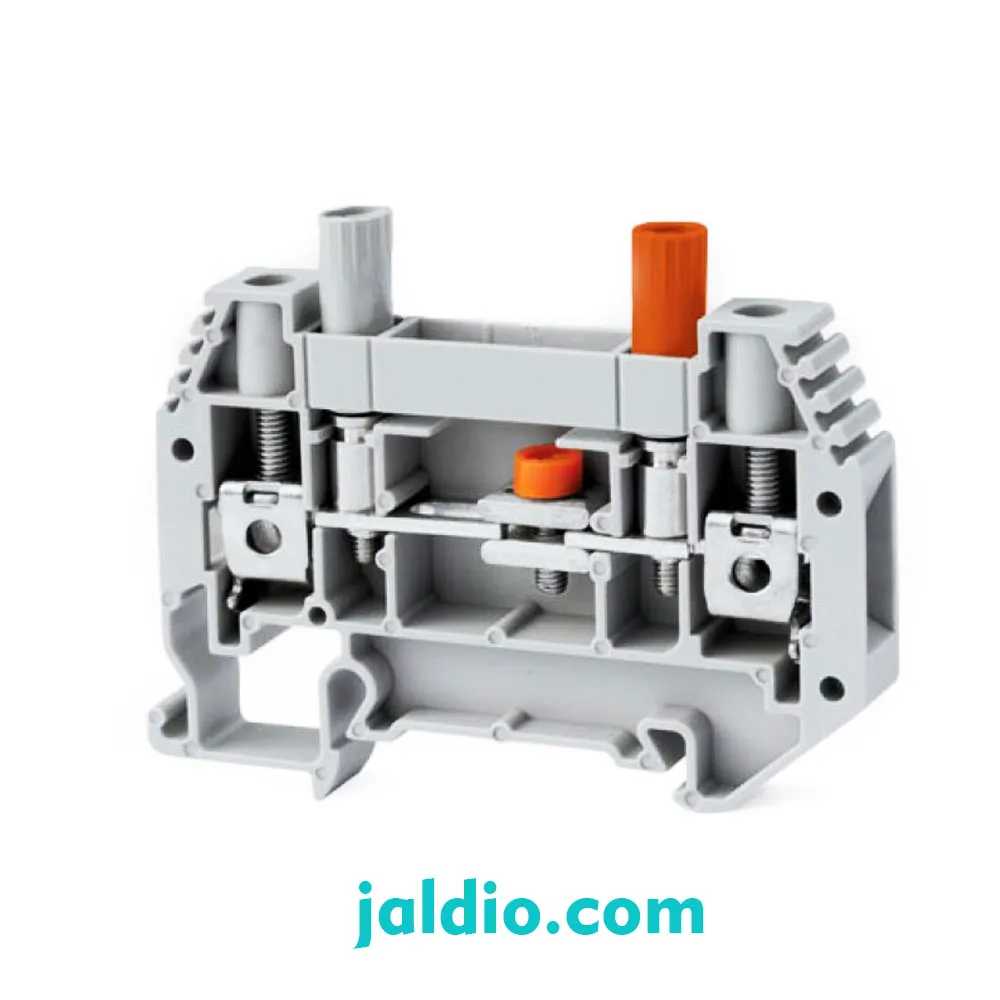

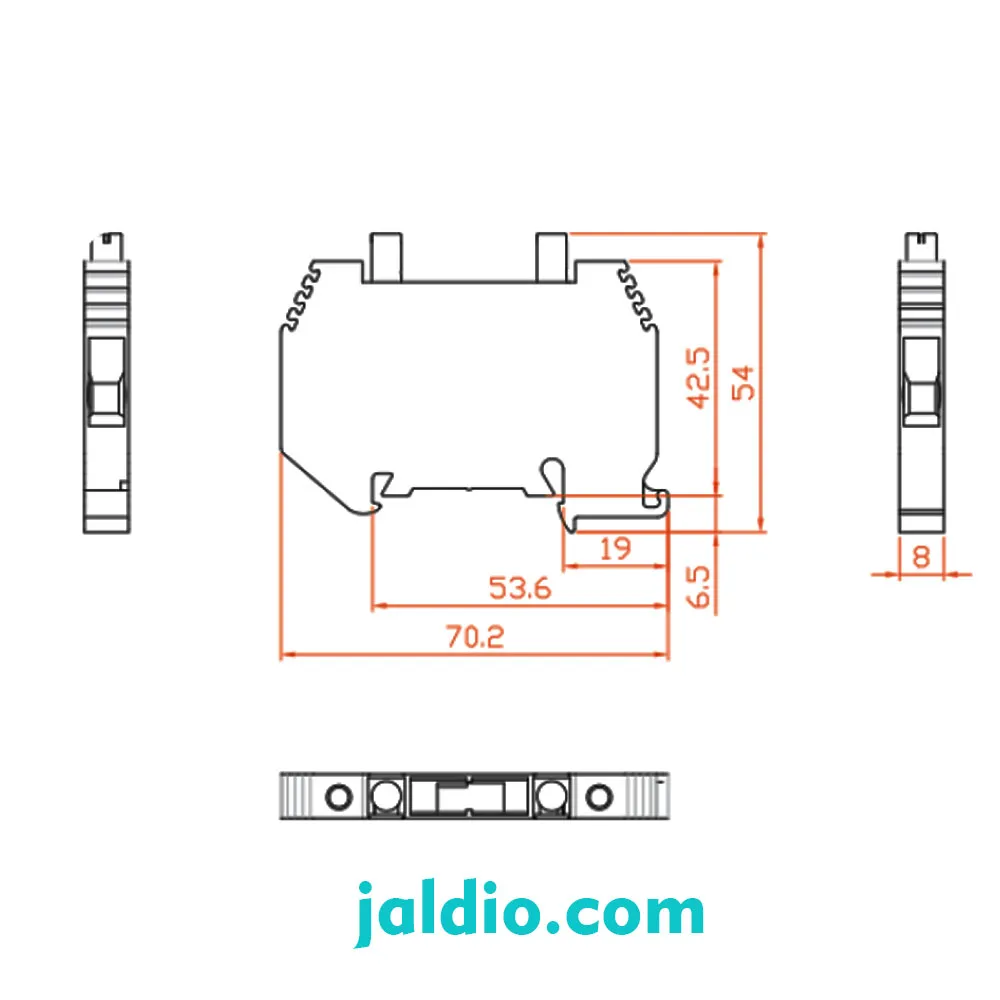

ترمینال ریلی پیچی قطع شونده سایز 6 رعد RSTN6

TEST DISCONNECT TERMINAL BLOCKS

فیلد	مقدار
نام کالا	ترمینال ریلی پیچی قطع‌شونده سایز ۶
مدل/کد محصول	RSTN6 (RT/ST6‑CMP)
Ordering No. (کد سفارش)	6010306001
ولتاژ نامی	400 ولت AC
جریان نامی	41 آمپر
سطح مقطع هادی	تا 6 میلی‌متر مربع
استاندارد مرجع	IEC 60947‑7‑1
نوع اتصال	پیچی (Screw Clamp)
ریل‌های سازگار	DIN TH35‑7.5 / TH35‑15
رنگ بدنه	طوسی صنعتی
بسته‌بندی	25 عدد در جعبه (کارتن: 500)

توضیحات محصول

ترمینال ریلی پیچی قطع‌شونده سایز ۶ رعد (RSTN6 | RT/ST6-CMP)

ترمینال RSTN6 از خانواده‌ی Test Disconnect شرکت رعد است که به‌صورت پیچی روی ریل DIN نصب می‌شود و یک نقطهٔ قطع/تست ایمن برای مدار فراهم می‌کند. این مدل با لینک/تیغهٔ متحرک داخلی، مسیر را به‌صورت کنترل‌شده قطع یا متصل می‌کند تا عملیات اندازه‌گیری، تزریق سیگنال و عیب‌یابی بدون بازکردن سیم‌ها انجام شود.

مزایا و ویژگی‌ها

قطع آزمون داخلی: ایزوله‌سازی سریع شاخهٔ سیگنال برای تستِ حلقه‌های کنترلی (PLC/DCS) و ابزار دقیق.
توان نامی گروه ۶: مناسب مدارهای 400V / 41A با سطح مقطع هادی تا 6mm² (مطابق گروه سایز ۶).
اتصال پیچی مطمئن: گشتاور سفت‌کاری توصیه‌شده برای تماس پایدار و طولانی‌مدت.
سازگاری وسیع با اکسسوری‌ها: پشتیبانی از لینک متحرک‌های L2/L3/L4/L6/L10، جمپرهای گروه ۶ و درپوش انتهایی اختصاصی EP‑RSTN6.
نصب روی ریل‌های استاندارد: TH35‑7.5 و TH35‑15 مطابق IEC 60715.

کاربردها: تابلوهای کنترل صنعتی، مانیتورینگ، حلقه‌های 4–20mA، ایزوله‌سازی موقت در سرویس و نگه‌داری.

جدول مشخصات فنی

فیلد	مقدار
نام کالا	ترمینال ریلی پیچی قطع‌شونده سایز ۶
مدل/کد محصول	RSTN6 (RT/ST6‑CMP)
Ordering No. (کد سفارش)	6010306001
ولتاژ نامی	400 ولت AC
جریان نامی	41 آمپر
سطح مقطع هادی	تا 6 میلی‌متر مربع
استاندارد مرجع	IEC 60947‑7‑1
نوع اتصال	پیچی (Screw Clamp)
ریل‌های سازگار	DIN TH35‑7.5 / TH35‑15
رنگ بدنه	طوسی صنعتی
بسته‌بندی	25 عدد در جعبه (کارتن: بر اساس اعلام انبار)

دیاگرام عملکرد (شماتیک)

ورودی  ──┬─────[ لینک/تیغهٔ متحرک قطع آزمون ]─────┬──  خروجی
         │                                        │
      (پورت تست/پروب)                         (پورت تست/پروب)

وصل: لینک متحرک در حالت بسته → مسیر اصلی برقرار و امکان اندازه‌گیری از طریق پورت‌های تست.
قطع: لینک متحرک باز → مسیر ایزوله و امکان تست/تزریق سیگنال بدون بارگذاری روی مدار اصلی.

لوازم جانبی پیشنهادی (سازگار با گروه ۶)

1) لینک‌های متحرک (Moveable Link) ویژهٔ RSTN6

نوع	Ordering No.	تعداد در بسته	کاربرد
L2 (2 خانه)	6020501001	50	انشعاب/قطع 2 نقطه‌ای
L3 (3 خانه)	6020501002	50	انشعاب/قطع 3 نقطه‌ای
L4 (4 خانه)	6020501003	50	انشعاب/قطع 4 نقطه‌ای
L6 (6 خانه)	6020501004	10	انشعاب/قطع 6 نقطه‌ای
L10 (10 خانه)	6020501005	10	انشعاب/قطع 10 نقطه‌ای

توضیح: لینک متحرک بدنه پلی‌آمید و هادی برنجی دارد و مانند «کراس‌کانکشن قابل قطع» عمل می‌کند.

2) جمپرها/کراس‌کانکشن‌های گروه ۶

نوع	Ordering No.	جریان مجاز	توضیح
CC10‑6 / CC3‑6 / CC2‑6	6020502209 / 6020502202 / 6020502201	41A	میلهٔ جمپر پیچی، 10/3/2 پل
JEB10‑6 / JEB3‑6 / JEB2‑6	6020506009 / 6002 / 6001	41A	بریج کمبی عایق‌دار، 10/3/2 پل

3) درپوش و براکت انتهایی، مارکینگ و ابزار تست

شرح	کد فنی	تعداد در بسته	یادداشت
End Plate – EP‑RSTN6	6020201006	50	درپوش اختصاصی RSTN6 (عرض 1.5mm)
End Bracket EB/1, EB/3, EB/4	6020101001 / 003 / 006	50	مهار ردیف روی TH35‑7.5/15
Test Socket – TS6	6020401005	50	سوکت تست گروه ۶
Marking Holder	6032100001	10	نگهدارندهٔ نوار مارکینگ برای RT/ST6‑CMP

نکات نصب و ایمنی

استفاده از EP‑RSTN6 در انتهای ردیف برای ایمنی انگشتی و حفظ فواصل خزش/هوایی.
هنگام پل‌گذاری با CC/JEB، به ظرفیت 41A و تعداد پل‌ها توجه کنید و پیچ‌ها را یکنواخت سفت کنید.
برای تست آنلاین حلقه‌ها، از TS6 یا پروب استاندارد استفاده کنید؛ مسیر اصلی باید در حالت «قطع» باشد.
گشتاور سفت‌کاری پیچ‌های کلمپ را مطابق دستورالعمل سازنده تنظیم کنید.

موارد کاربرد متداول

حلقه‌های جریان 4–20mA (کالیبراسیون/بای‌پسِ موقت سنسور)
تست و ایزوله‌سازی کانال‌های AI/DI/DO در PLC و DCS
عیب‌یابی سریع در سیستم‌های مانیتورینگ و اسکادا

سوالات متداول (FAQ)

RSTN6 چه تفاوتی با RSTP6 دارد؟
RSTN6 ترمینال قطع‌شونده‌ی آزمون با لینک متحرک داخلی برای انشعاب/قطع است؛ RSTP6 نیز در همین خانواده بوده اما ساختار و کد سفارش متفاوت دارد.

چه جمپرهایی برای سری ۶ مناسب‌اند؟
جمپرهای CC10‑6 / CC3‑6 / CC2‑6 و بریج‌های JEB10‑6 / JEB3‑6 / JEB2‑6 با جریان 41A.

برای مارکینگ چه کنیم؟
از Marking Holder 6032100001 و نوارهای مارکینگ گروه ۶ استفاده کنید.

جمع‌بندی و پیشنهاد خرید

ترمینال RSTN6 یک راهکار حرفه‌ای برای ایجاد نقطهٔ Disconnect/Test در تابلوهای کنترل است: توان نامی مطمئن، اکسسوری‌های کامل و نصب ساده روی ریل‌های استاندارد. برای استعلام موجودی، دریافت پیش‌فاکتور و مشاوره فنی با برق صنعتی جلدیو تماس بگیرید.
