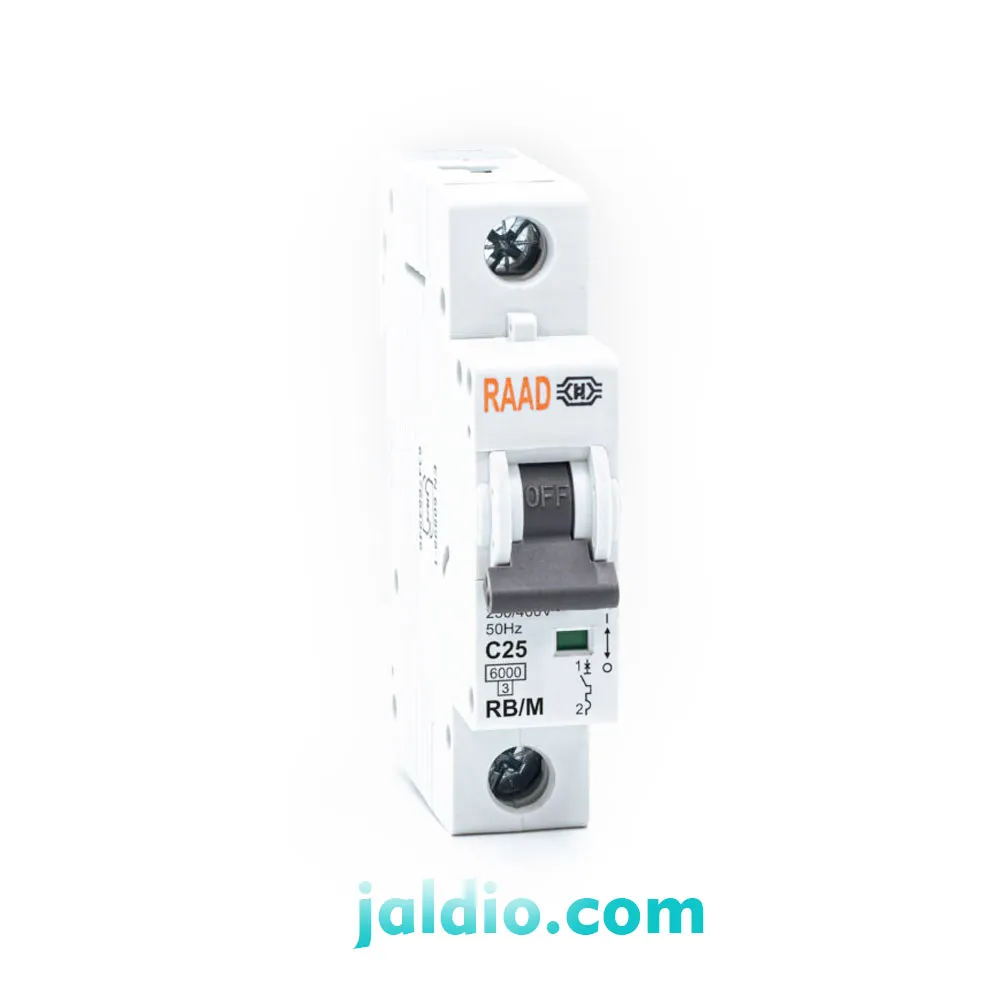

کلید مینیاتوری 1پل 25 آمپر | 6 کیلوآمپر | DC | تیپ C رعد (RAAD)

مفهوم-علائم-ظاهری-روی-کلیدهای-مینیاتوری-رعد

توضیحات تکمیلی

قیمت اصلی: 913,000 تومان بود.قیمت فعلی: 776,050 تومان.

تیپاکس پست باربری

مشاوره تخصصی

ارسال فوری

نماینده اصلی

کلید مینیاتوری 1پل 25 آمپر | 6 کیلوآمپر | DC | تیپ C رعد (RAAD)

DC MINIATURE CIRCUIT BREAKER /C-6KA

ویژگی	مقدار / توضیح
مدل محصول	RB/M-CB 1P C25 DC
تعداد پل‌ها	1 پل
جریان نامی (In)	25 آمپر
قدرت قطع (Icu)	6 کیلوآمپر
نوع منحنی عملکرد	تیپ C
ولتاژ کاری (DC)	تا 250 ولت
استانداردها	IEC/EN 60898-1 , IEC 60947-2
درجه حفاظت	IP20
دمای کاری	-25°C تا +55°C
نصب روی ریل DIN	TH35 مطابق استاندارد
کشور سازنده	ایران – شرکت رعد (RAAD)

توضیحات محصول

نام کالا	کد محصول	تعداد در بسته	تعداد در کارتن
کلید مینیاتوری 1پل 25 آمپر \| 6 کیلوآمپر \|DC\| تیپ C رعد (RAAD)	RB/MD 1P	12	120

کلید مینیاتوری 1 پل 25 آمپر DC | تیپ C | 6kA | رعد (RAAD)

معرفی محصول

کلید مینیاتوری (MCB) تک‌پل 25 آمپر رعد با قدرت قطع 6 کیلوآمپر و منحنی عملکرد تیپ C، یکی از محصولات پرکاربرد در مدارهای DC و تابلوهای برق صنعتی و خورشیدی است. این کلید با استانداردهای بین‌المللی IEC/EN 60898 و IEC 60947-2 طراحی شده و قابلیت استفاده در ولتاژهای DC تا 250 ولت را دارد.

مشخصات فنی کلیدی

ویژگی	مقدار / توضیح
مدل محصول	RB/M-CB 1P C25 DC
تعداد پل‌ها	1 پل
جریان نامی (In)	25 آمپر
قدرت قطع (Icu)	6 کیلوآمپر
نوع منحنی عملکرد	تیپ C
ولتاژ کاری (DC)	تا 250 ولت
استانداردها	IEC/EN 60898-1 , IEC 60947-2
درجه حفاظت	IP20
دمای کاری	-25°C تا +55°C
نصب روی ریل DIN	TH35 مطابق استاندارد
کشور سازنده	ایران – شرکت رعد (RAAD)

ویژگی‌ها و مزایا

🔹 کیفیت ساخت بالا با تأییدیه‌های بین‌المللی (VDE آلمان و KEMA هلند).
🔹 پاسخ سریع در برابر خطاهای اتصال کوتاه و اضافه بار.
🔹 قابلیت استفاده در سیستم‌های DC مانند تابلوهای خورشیدی (Solar DC).
🔹 طراحی ماژولار و قابلیت اتصال آسان روی ریل DIN.
🔹 دوام مکانیکی بالا با بیش از 10,000 سیکل قطع و وصل.
🔹 مناسب برای تابلو برق‌های صنعتی، خانگی و تجاری.

کاربردها

حوزه کاربرد	توضیح
تابلو برق صنعتی	حفاظت مدارهای کنترلی و قدرت
سیستم‌های خورشیدی (DC Solar)	حفاظت مسیر جریان مستقیم
تجهیزات روشنایی و تغذیه DC	جلوگیری از آسیب به مصرف‌کننده‌ها
تابلوهای توزیع انرژی	حفاظت در سطح فیدرهای خروجی

دیاگرام عملکرد (تیپ C)

منحنی تیپ C مخصوص مدارهایی است که دارای جریان هجومی متوسط (مانند موتورها و بارهای القایی) هستند.
در زیر دیاگرام شماتیک عملکرد تیپ C آورده شده است:

       |
 I/I_n |                 ___
       |               /
       |              /
       |             /
       |____________/______________
                    t(s)

⚡ مقایسه کلید مینیاتوری AC و DC رعد

تفاوت بین مدل‌های RB/M و RB/MD

شرکت رعد (RAAD) برای پاسخ‌گویی به نیازهای مختلف در سیستم‌های جریان متناوب (AC) و جریان مستقیم (DC) دو نوع کلید مینیاتوری طراحی کرده است:

RB/M برای مصارف AC
RB/MD برای مصارف DC

هر دو سری بر اساس استانداردهای بین‌المللی IEC/EN 60898 ساخته شده‌اند اما از نظر طراحی داخلی، ظرفیت قطع و نوع کاربرد تفاوت‌هایی دارند.

🧠 تفاوت‌های فنی بین کلید مینیاتوری AC و DC

ویژگی	RB/M (AC)	RB/MD (DC)
نوع جریان	AC (جریان متناوب)	DC (جریان مستقیم)
استاندارد تولید	IEC/EN 60898-1	IEC/EN 60898-2
ظرفیت قطع	6kA و 10kA	6kA
ولتاژ کاری	230/400 ولت AC	تا 250 ولت DC (تک پل)
تعداد پل‌ها	1، 2، 3 و 4 پل	1 و 2 پل
نحوه خاموش کردن قوس الکتریکی	از طریق مسیر صفر شدن جریان متناوب	با محفظه مغناطیسی ویژه و قطب‌های سری برای DC
کاربرد اصلی	تابلو برق‌های خانگی و صنعتی AC	سیستم‌های خورشیدی، UPS، باتری و کنترل DC
رنگ نشانگر وضعیت	سبز/قرمز	آبی/قرمز
کد محصول نمونه	RB/M-1P C020 6kA	RB/MD-1P C020 6kA
تیپ عملکرد	B، C، D	C
تعداد در بسته / کارتن	12 / 120 عدد	12 / 120 عدد

🧩 تحلیل فنی

در سیستم‌های AC، جریان به صورت متناوب تغییر جهت داده و قوس الکتریکی به طور طبیعی خاموش می‌شود؛ از این رو طراحی ساده‌تر است.
اما در سیستم‌های DC، جریان جهت ثابتی دارد و قوس الکتریکی به راحتی از بین نمی‌رود.
در مدل RB/MD، رعد از محفظه قطع مغناطیسی (Arc Chamber) استفاده کرده است تا خاموشی قوس با اطمینان کامل انجام شود.

🧭 موارد کاربرد

نوع کلید	کاربردها
🔹 RB/M (AC)	تابلوهای برق ساختمانی، روشنایی، پریزها، پمپ‌ها، موتورهای AC
🔸 RB/MD (DC)	سامانه‌های خورشیدی (Solar PV)، تابلوهای تغذیه DC، سیستم‌های UPS و کنترل موتورهای DC

💡 نکته کاربردی برای طراحان تابلو برق

در صورت استفاده از کلید مینیاتوری DC در سیستم‌های ولتاژ بالا (بیش از 250V)، باید از دو پل به‌صورت سری استفاده شود تا ظرفیت قطع افزایش یابد.
این نکته در طراحی تابلوهای پنل خورشیدی یا بانک باتری اهمیت ویژه‌ای دارد.

✅ جمع‌بندی و توصیه خرید

اگر پروژه‌ی شما شامل تجهیزات معمول AC (مانند روشنایی یا موتورهای القایی) است، مدل RB/M انتخاب استاندارد و اقتصادی محسوب می‌شود.
اما برای سیستم‌های جریان مستقیم مانند پنل خورشیدی، UPS یا مدار باتری، حتماً از RB/MD استفاده کنید تا از بروز قوس الکتریکی و آسیب به تجهیزات جلوگیری شود.

کاربرد	مدل پیشنهادی
مدارهای AC عمومی	RB/M
مدارهای DC (خورشیدی و UPS)	RB/MD

جمع‌بندی و توصیه خرید

کلید مینیاتوری تک‌پل 25 آمپر DC تیپ C رعد گزینه‌ای ایده‌آل برای تابلوهای DC، مدارهای صنعتی و پروژه‌های انرژی خورشیدی است.
این کلید با طراحی مقاوم، عملکرد مطمئن و قیمت اقتصادی، جایگزین مناسبی برای برندهای خارجی محسوب می‌شود.

✅ پیشنهاد خرید:
از طریق وب‌سایت رسمی فروشگاه “برق صنعتی جلدیو” اقدام به ثبت سفارش نمایید.
