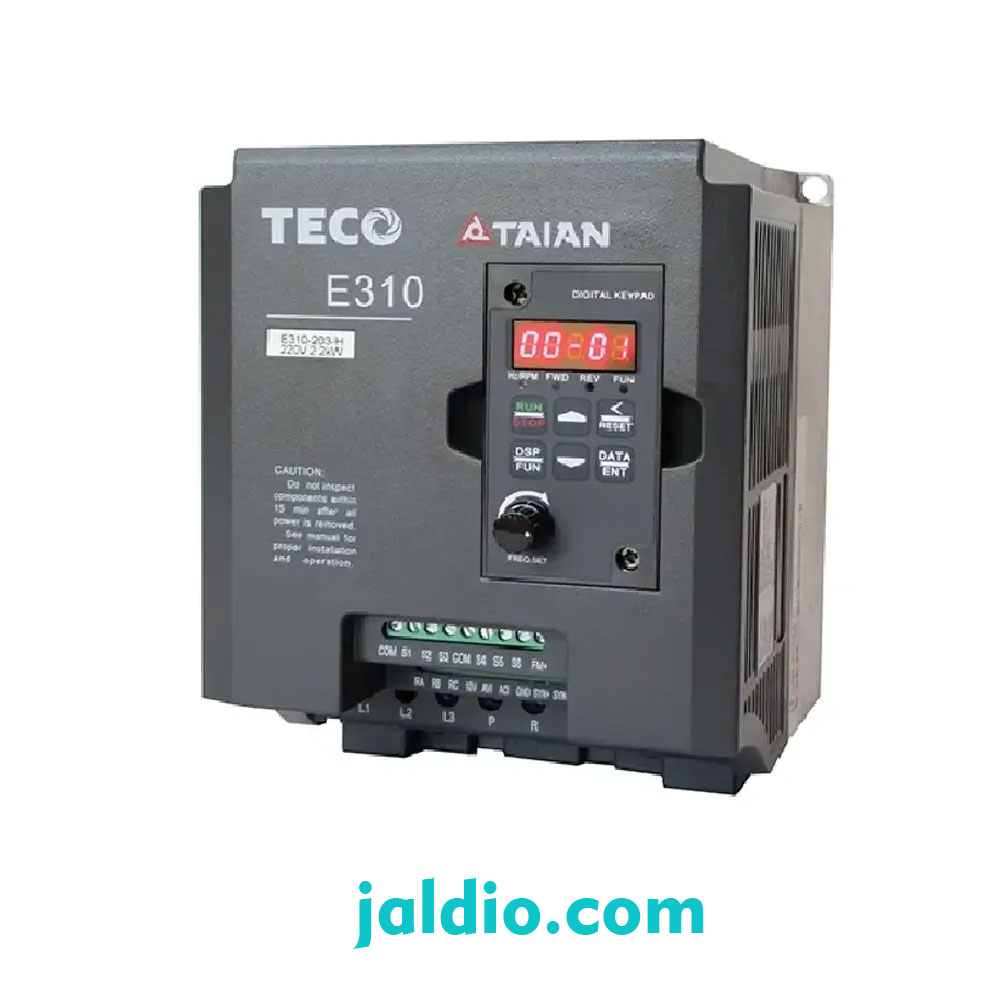

اینورتر سه فاز تکو TECO مدل E310 Plus توان 2.2KW

راهنمای تنظیم کلیدهای Up و Down برای کنترل فرکانس در اینورتر TECO E310

برای فعال‌سازی عملکرد کلیدهای افزایش (Up) و کاهش (Down) جهت تنظیم فرکانس در اینورتر TECO E310، مراحل زیر را دنبال کنید:

1. ورود به منوی پارامترها: دکمه DSP را روی اینورتر فشار دهید. در این حالت، پارامتر 00-00 بر روی نمایشگر ظاهر می‌شود.
2. انتخاب پارامتر مرجع فرکانس: با استفاده از کلید جهت‌دار بالا، به پارامتر 00-05 بروید. این پارامتر مربوط به تنظیم منبع مرجع فرکانس است.
3. ورود به تنظیمات پارامتر: دکمه DATA را فشار دهید. مقدار پیش‌فرض این پارامتر 0 است که در این حالت، فرکانس از طریق کلیدهای جهت‌دار روی پنل اینورتر قابل تنظیم است.
4. تنظیم برای اتصال شاسی‌های Up و Down: مقدار پارامتر 00-05 را به 3 تغییر دهید.
5. ذخیره تنظیمات: دکمه DATA را نگه دارید تا عبارت End بر روی نمایشگر ظاهر شود. این نشان‌دهنده ذخیره شدن تنظیمات است.
6. انتخاب ترمینال برای شاسی Up: پارامتر 01-02 را انتخاب کنید.
7. ورود به تنظیمات ترمینال Up: دکمه DATA را فشار دهید. مقدار پیش‌فرض این پارامتر 2 است. برای تنظیم ترمینال S3 به عنوان ورودی شاسی Up، مقدار پارامتر را بر اساس مدل اینورتر خود تغییر دهید:
   • E310 Plus: مقدار را به 15 تغییر دهید.
   • E310: مقدار را به 12 تغییر دهید.
8. ذخیره تنظیمات ترمینال Up: دکمه DATA را فشار دهید تا عبارت End نمایش داده شود.
9. انتخاب ترمینال برای شاسی Down: پارامتر 01-03 را انتخاب کنید.
10. ورود به تنظیمات ترمینال Down: دکمه DATA را فشار دهید. مقدار پیش‌فرض این پارامتر 3 است. برای تنظیم ترمینال به عنوان ورودی شاسی Down، مقدار پارامتر را به 16 تغییر دهید.
11. تنظیم ترمینال Down برای مدل E310: اگر اینورتر شما سری E310 است، مقدار پارامتر 01-03 را به 13 تغییر دهید.
12. ذخیره تنظیمات ترمینال Down: دکمه DATA را فشار دهید تا عبارت End نمایش داده شود.
13. تشخیص سری دستگاه: برای تشخیص دقیق سری اینورتر (E310 یا E310 Plus)، به برچسب (لیبل) موجود در بدنه سمت راست دستگاه مراجعه کنید. مدل دستگاه در این قسمت درج شده است.
14. خروج از منوی پارامترها: دکمه DSP را فشار دهید.

پس از انجام این مراحل و راه‌اندازی مجدد دستگاه، با اتصال شاسی Up به ترمینال مشترک، فرکانس افزایش و با اتصال شاسی Down به ترمینال مشترک، فرکانس کاهش خواهد یافت.

توجه: برای تنظیم میزان افزایش یا کاهش فرکانس در هر پله (گام)، نیاز به تنظیمات پارامترهای دیگری است. برای راهنمایی در این خصوص، با کارشناسان فروش مربوطه تماس بگیرید.

کاربردهای اینورتر TECO E310:

• فن
• میکسر
• نوار نقاله
• اکسترودر
• راهبر جرثقیل
• CNC
