شينه روكش دار كليد مينياتوري پارس فانال مدل 3P/1.4*7/63A Copper

شینه روکش‌دار کلید مینیاتوری پارس فانال مدل 3P/1.4×7/63A Copper – بررسی تخصصی و فنی

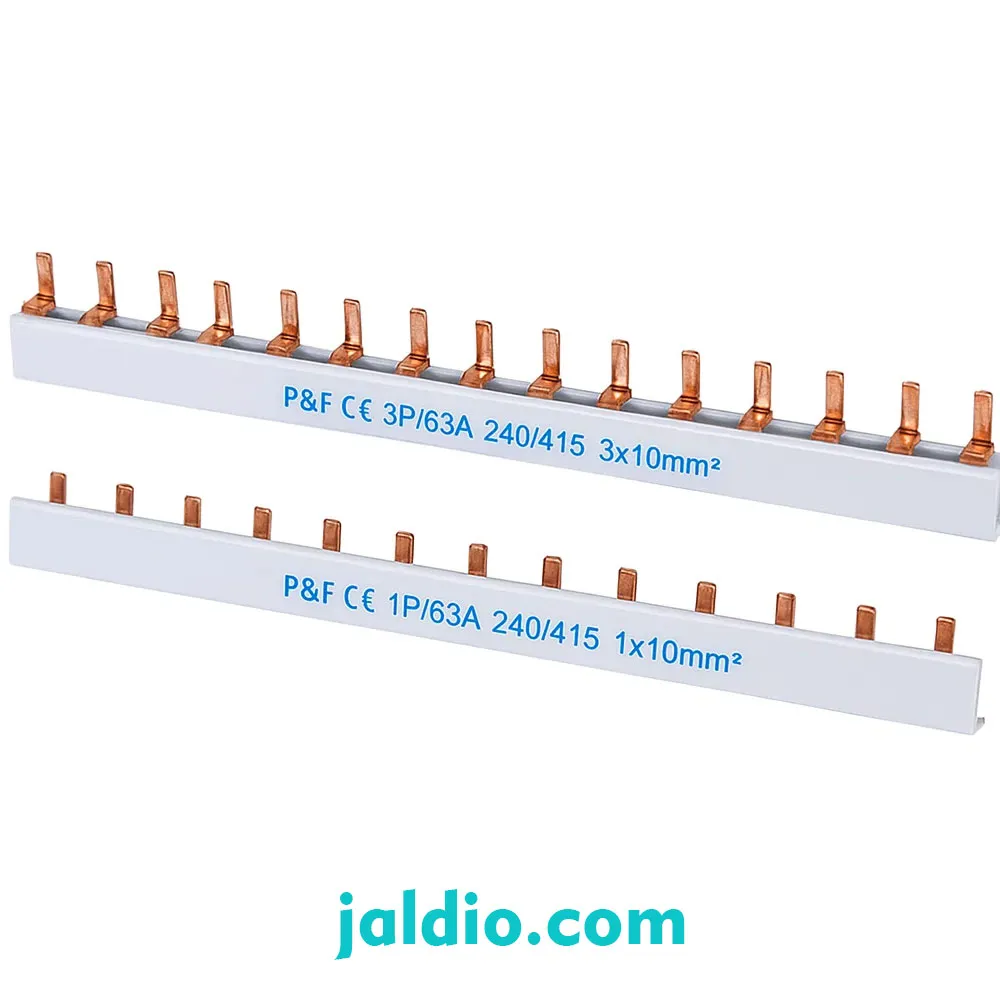

معرفی شینه روکش‌دار پارس فانال مدل 3P/1.4×7/63A Copper

شینه روکش‌دار کلید مینیاتوری پارس فانال مدل 3P/1.4×7/63A Copper یک راهکار حرفه‌ای و کاملاً ایمن برای توزیع برق در تابلوهای برق سه‌فاز محسوب می‌شود. این شینه از مس با خلوص بالا ساخته شده و با روکش عایق PVC پوشانده شده است تا علاوه بر افزایش ایمنی، نصب آسان و نظم در تابلوهای توزیع برق را فراهم کند.

این مدل برای اتصال ۷ عدد کلید مینیاتوری سه‌پل (3P) طراحی شده است و به‌صورت همزمان هر سه فاز را به تمامی کلیدها منتقل می‌کند.

ساختار و عملکرد شینه 3P پارس فانال

این شینه دارای ۳ ریل هادی مجزا (برای فازهای R، S و T) است که به‌صورت هم‌زمان به ورودی کلیدهای سه‌پل متصل می‌شوند. وجود یک عایق PVC بر روی این سه ریل، از ایجاد اتصال کوتاه و برق‌گرفتگی جلوگیری می‌کند و باعث افزایش ایمنی سیستم برق می‌شود.

دیاگرام اتصال شینه 3P:

graph TD
    A[ورودی فاز R] --> B1[ریل اول شینه]
    A2[ورودی فاز S] --> B2[ریل دوم شینه]
    A3[ورودی فاز T] --> B3[ریل سوم شینه]

    B1 --> C1[کلید 3P - ورودی R]
    B2 --> C1S[کلید 3P - ورودی S]
    B3 --> C1T[کلید 3P - ورودی T]

    B1 --> C2[کلید بعدی - R]
    B2 --> C2S[کلید بعدی - S]
    B3 --> C2T[کلید بعدی - T]
    %% و به همین ترتیب تا کلید هفتم

مزایای استفاده از شینه 3P روکش‌دار پارس فانال

• افزایش ایمنی سیستم برق: روکش مقاوم و طراحی دقیق مانع از برق‌گرفتگی و اتصال کوتاه می‌شود.
• نصب سریع و بدون نیاز به سیم‌کشی اضافه: حذف سیم‌کشی پراکنده بین کلیدهای سه‌پل.
• جریان یکنواخت و پایدار: رسانایی بالا به دلیل استفاده از مس خالص با ضخامت دقیق.
• زیبایی و نظم تابلو برق: مناسب برای اجرای پروژه‌های حرفه‌ای و استانداردسازی سیم‌کشی.
• سازگاری کامل با کلیدهای مینیاتوری سه‌پل پارس فانال و سایر برندهای معتبر.

کاربردهای شینه 3P پارس فانال

• تابلوهای برق صنعتی (سه‌فاز)
• کارخانجات و خطوط تولید
• تابلوهای برق موتورخانه‌ها و پمپ‌ها
• سیستم‌های توزیع برق سه‌فاز ساختمان‌های اداری، تجاری و مسکونی بزرگ
• سیستم‌های اتوماسیون صنعتی و مراکز کنترل قدرت (PCC و MCC)

نکات مهم هنگام نصب شینه 3P

• پیش از نصب، از قطع کامل جریان برق اطمینان حاصل شود.
• پیچ‌های اتصال به کلیدها با گشتاور استاندارد بسته شوند تا از اتصال ناقص یا شل جلوگیری شود.
• استفاده از کلمپ یا حفاظ فیزیکی توصیه می‌شود تا از دسترسی مستقیم به شینه جلوگیری شود.
• در صورت نیاز به ظرفیت بیش از 63 آمپر، از شینه‌های با آمپراژ بالاتر یا سیستم‌های چندشینه‌ای استفاده گردد.

نتیجه‌گیری

شینه روکش‌دار سه‌پل پارس فانال مدل 3P/1.4×7/63A Copper انتخابی دقیق و مطمئن برای توزیع برق سه‌فاز در تابلوهای حرفه‌ای است. این محصول با طراحی مهندسی‌شده، ایمنی بالا، نصب سریع و تطابق با استانداردهای جهانی، یکی از اجزای حیاتی در برق‌رسانی ایمن و منظم محسوب می‌شود.

برای خرید این شینه با گارانتی رسمی و خدمات پس از فروش، به فروشگاه‌های تخصصی تجهیزات برق یا نمایندگی‌های رسمی پارس فانال مراجعه فرمایید.
