راهنمای جامع تجهیزات برق صنعتی پارس فانال؛ از تاریخچه تا کاربردهای صنعتی
پارس فانال؛ نامی شناختهشده در صنعت برق ایران
پارس فانال به عنوان یکی از برندهای شناختهشده صنعت برق ایران، با ارائه تجهیزات حفاظتی، کنترلی و اتوماسیون صنعتی، توانسته به انتخابی قابل اعتماد برای مهندسان و پیمانکاران تبدیل شود.
تولیدات این مجموعه که تحت لیسانس و نظارت مستقیم شرکت فانال (Fanal) آلمان انجام میگیرد، بر مبنای استانداردهای مرجع بینالمللی نظیر IEC 60947 طراحی و عرضه میشوند. برخورداری از ۲ سال گارانتی تعویض و ۱۰ سال خدمات پس از فروش، در کنار تاییدیههای معتبر از سازمانهای نظارتی داخلی و بینالمللی، پارس فانال را به گزینهای بیبدیل برای مهندسان مشاور و مجریان پروژههای صنعتی تبدیل کرده است. برای درک عمیقتر از سطح کیفی این برند، بایستی سیر تکاملی و مشخصات فنی ریزدانه محصولات آن را کالبدشکافی کرد.
تاریخچه پارس فانال؛ تلفیق فناوری آلمان و توان تولید داخلی
شرکت صنایع الکتریکی پارس حفاظ در سال ۱۳۶۳ تأسیس شد و از سال ۱۳۷۳ با نظارت و مشارکت فنی شرکت فانال آلمان، فعالیت خود را در زمینه تولید تجهیزات برق صنعتی تحت لیسانس این شرکت آغاز کرد.
این همکاری زمینه انتقال دانش فنی، بهکارگیری استانداردهای بینالمللی و توسعه توان تولید داخلی را فراهم کرد. امروزه پارس فانال با تولید مجموعهای متنوع از تجهیزات حفاظتی، کنترلی و اتوماسیون صنعتی، به یکی از برندهای معتبر صنعت برق ایران تبدیل شده و محصولات آن در پروژههای صنعتی، ساختمانی و زیرساختی سراسر کشور مورد استفاده قرار میگیرند.

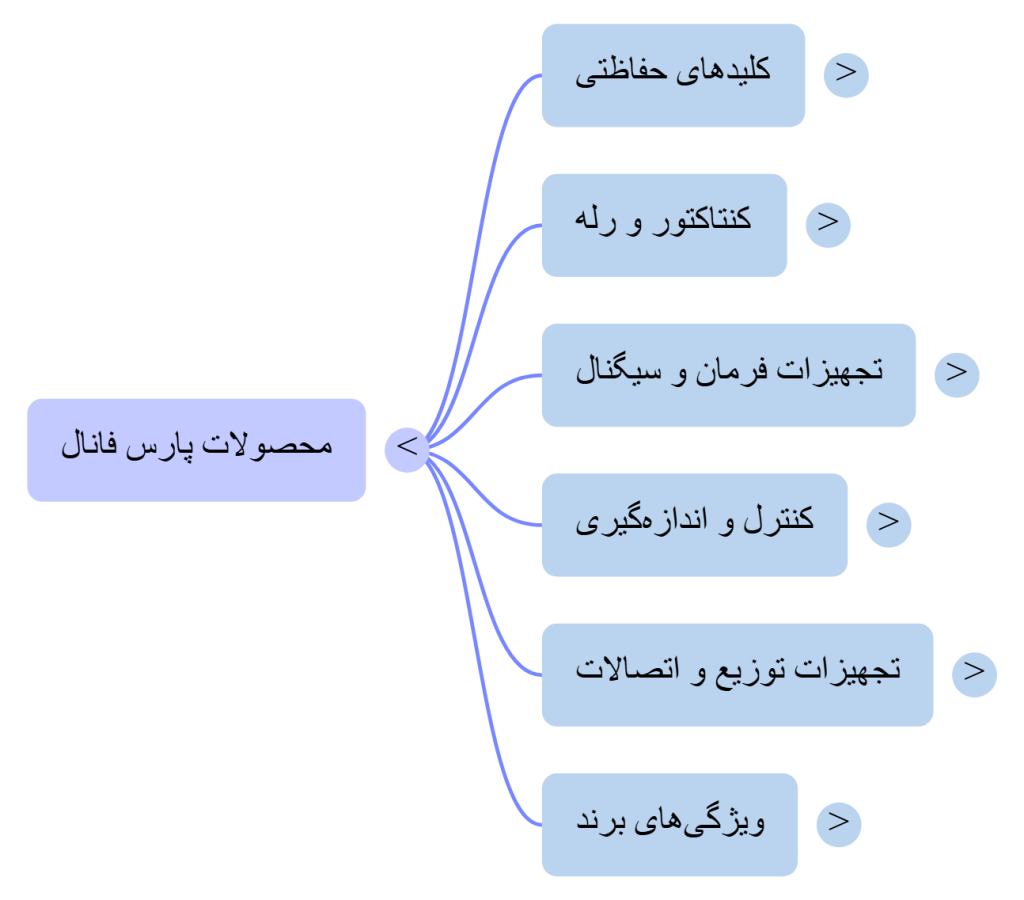

سبد محصولات پارس فانال
در طراحی یک تابلو برق صنعتی، هماهنگی (Coordination) میان تجهیزات حفاظتی و سوئیچینگ، کلید پایداری سیستم است. پارس فانال سبد کاملی از این تجهیزات را با مشخصات فنی دقیق عرضه میکند.

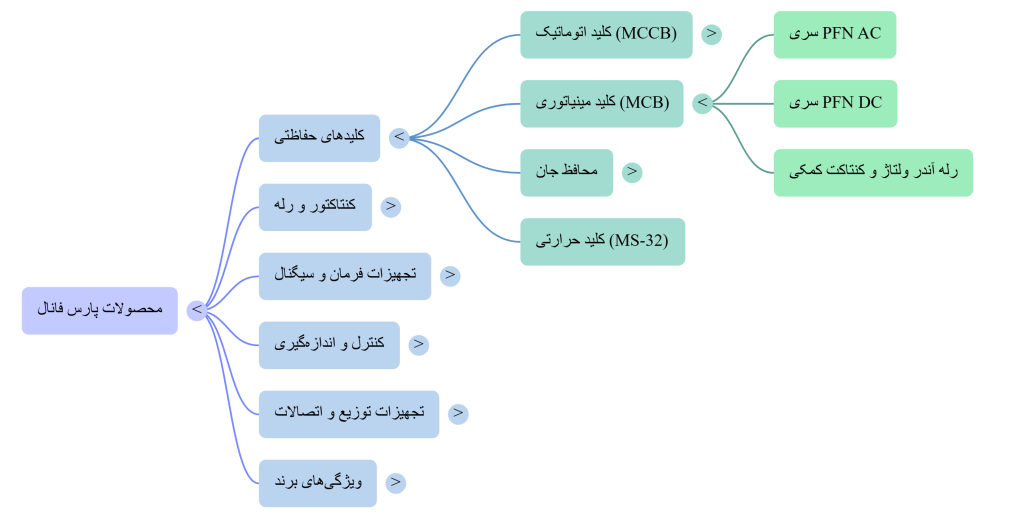

۳.۱. کلیدهای اتوماتیک کامپکت (MCCB) – سری PF3 و PF3N
دیدن کلیدهای اتوماتیک پارس فانال
کلیدهای اتوماتیک کامپکت پارس فانال وظیفه حفاظت از مدار در برابر جریانهای اتصال کوتاه (Short Circuit) و اضافه بار (Overload) را بر عهده دارند. این کلیدها در دو سری اصلی PF3 و سری ارتقا یافته PF3N تولید میشوند.
- ولتاژ عایقبندی نامی (Ui): این کلیدها با ولتاژ عایقبندی تا ۷۵۰ ولت طراحی شدهاند که ایمنی بالایی را در برابر آرکهای داخلی فراهم میکند.
- ولتاژ ضربهای (Uimp): تحمل ولتاژ ضربهای تا ۸ کیلو ولت (8kV)، نشاندهنده مقاومت عالی تجهیز در برابر صاعقه و کلیدزنیهای شدید شبکه است.
جدول ۱: مشخصات فنی تحلیلی کلیدهای اتوماتیک سری PF3N (مدلهای FIX و Adjustable)
| مدل فنی | محدوده جریان (A) | قدرت قطع Icu (kA) | ولتاژ عایق (Ui) | ویژگیهای عملیاتی |
| PF3N-100 Adj | 16 ~ 100 | 30 – 35 | 750V | قابلیت تنظیم جریان حرارتی (0.8 – 1 In) |
| PF3N-250 Adj | 125 ~ 250 | 35 – 50 | 750V | مناسب برای خروجیهای اصلی تابلو توزیع |
| PF3N-400 Adj | 400 | 50 – 65 | 750V | دارای بدنه تقویت شده و قدرت قطع بالا |
| PF3N-630 Adj | 500 ~ 630 | 65 | 750V | راندمان بالا در شرایط کاری سنگین |
| PF3N-800 Fix | 630 ~ 800 | 50 – 65 | 750V | بدنه مستحکم برای بارهای دائمکار |
| PF3N-1600 Fix | 1000 ~ 1600 | 65 | 750V | ورودی اصلی پستهای کمپکت وMDP |
تحلیل مهندسی نشان میدهد که در مدلهای Adjustable، مهندس طراح میتواند جریان تریپ را بین ۷۰ تا ۱۰۰ درصد جریان نامی تنظیم کند که این امر در بارهای حساس موتور اهمیت ویژهای دارد. همچنین منحنیهای قطع استخراج شده در تأیید میکند که زمان تریپ در حالت “Hot State” برای جریانهای ۶۳ تا ۲۵۰ آمپر، کمتر از ۲ ساعت برای ۱.۳۰ برابر جریان نامی است که نشاندهنده دقت بالای رلههای حرارتی مغناطیسی است.
۳.۲. کنتاکتورها و تجهیزات سوئیچینگ (سری DSL، PFC و PFCM)
کنتاکتورهای پارس فانال قلب تپنده اتوماسیون و فرمان هستند. این تجهیزات با توجه به استاندارد IEC 60947-4-1 برای دستههای بهرهبرداری AC3 (بارهای موتوری) و AC4 (ترمز مغناطیسی و کلیدزنی معکوس) بهینهسازی شدهاند.
- سری DSL: مناسب برای مدارهای فرمان و بارهای موتوری سبک تا متوسط (۹ تا ۶۳ آمپر).
- سری PFC: کنتاکتورهای قدرت برای جریانهای سنگین تا ۸۰۰ آمپر و همچنین سوئیچینگ خازنی.
- سری PFCM (Mini): کنتاکتورهای مینیاتوری برای فضاهای محدود در تابلوهای فرمان [SOURCE_IMAGE_17].
جدول ۲: تحلیل ظرفیت سوئیچینگ و توان نامی کنتاکتورها (در ولتاژ 400V)
| مدل کنتاکتور | جریان نامی AC3 (A) | توان موتور (kW) | جریان حرارتی AC1 (A) | کنتاکت کمکی پیشفرض |
| PFCM-9 | 9 | 4 | 20 | 1NO |
| DSL 9-10 | 9 | 4 | 20 | 1NO |
| DSL 23-10 | 23 | 11 | 35 | 1NO |
| DSL 63-11 | 63 | 30 | 85 | 1NO + 1NC |
| PFC-150 | 150 | 75 | 200 | 2NO + 2NC |
| PFC-400 | 400 | 250 | 500 | بلوک کمکی نصب شده |
| PFC-800 | 800 | 450 | 1600 | فول آپشن سوئیچینگ سنگین |
نکته فنی حائز اهمیت در سری PFC، استفاده از آلیاژهای نقره در محل کنتاکتهاست که منجر به کاهش مقاومت اتصال و جلوگیری از داغ شدن تجهیز در سیکلهای کاری بالا میشود. همچنین بوبینهای این سری در ولتاژهای ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت AC قابل سفارش هستند.

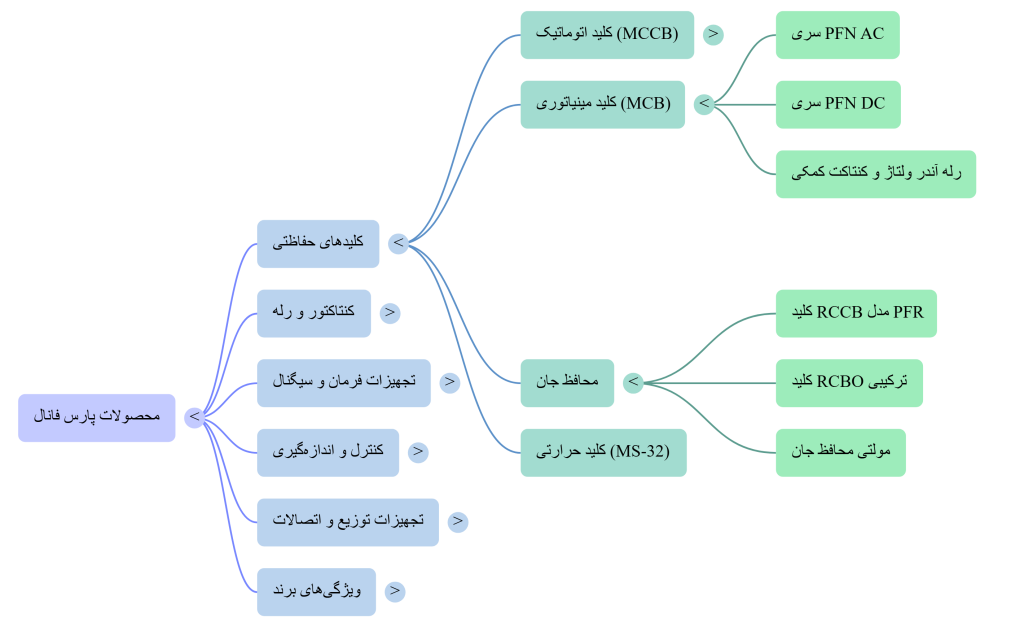

۳.۳. تجهیزات حفاظت جان و مینیاتوری (MCB & RCCB)
در بخش حفاظت نهایی، کلیدهای مینیاتوری PFN پارس فانال در تیپهای B (روشنایی)، C (موتوری معمولی) و D (بارهای با جریان هجومی بالا) عرضه میشوند.
- قدرت قطع: پارس فانال کلیدهای مینیاتوری را در دو رده 6kA برای مصارف عمومی و 10kA برای مصارف صنعتی حساس تولید میکند [SOURCE_IMAGE_19].
- سری PFN-DC: این سری مخصوص سیستمهای جریان مستقیم (مانند نیروگاههای خورشیدی یا تابلوهای باتری) است که قدرت قطعی معادل 10kA را در ولتاژهای DC فراهم میسازد [SOURCE_IMAGE_20].
- RCBO (کلید ترکیبی): این تجهیزات با تجمیع حفاظت مینیاتوری (اتصال کوتاه/اضافه بار) و حفاظت نشت جریان (محافظ جان) در یک ماژول، علاوه بر افزایش ایمنی، فضای تابلو را تا ۵۰٪ بهینهسازی میکنند.

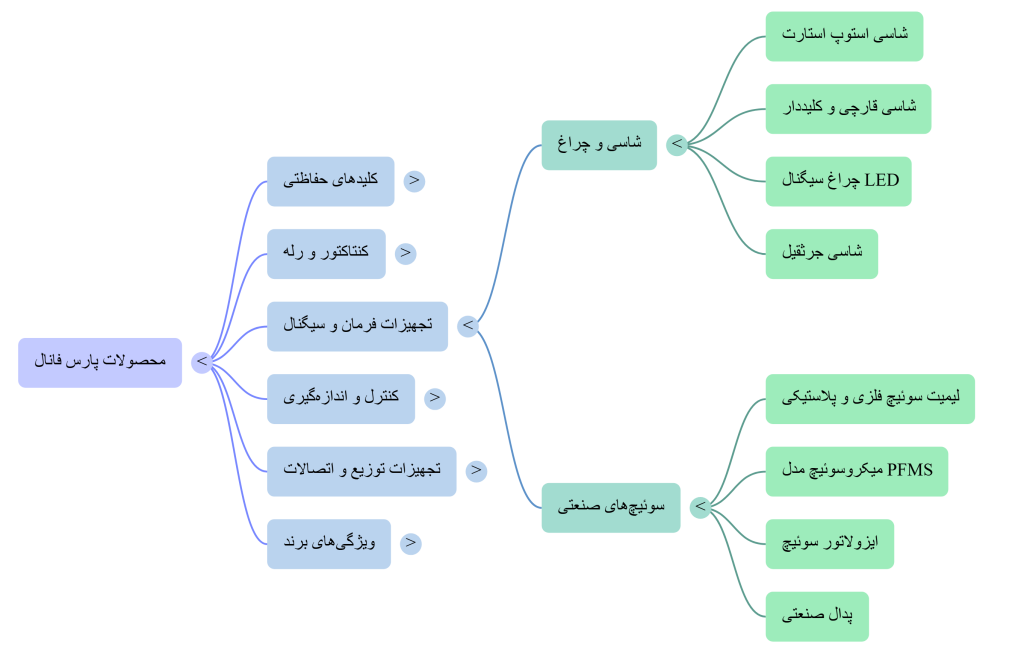

۳.۴. تجهیزات کنترل، فرمان و اتوماسیون
تعامل کاربر با سیستمهای صنعتی از طریق تجهیزات فرمان پارس فانال با درجه حفاظت IP65 انجام میشود.
- شاسیهای فرمان (سری PFP50): شامل انواع شاسیهای استارت/استوپ، قارچی قفلشو (Emergency Stop)، شاسیهای دوبل و چراغدار. قطعات فنی این سری از متریال پلیکربنات ضد شعله ساخته شدهاند [SOURCE_IMAGE_26].
- تایمرها و رلههای کنترلی: سبد محصولات شامل تایمرهای ستاره-مثلت، کنترل فاز (PFR 12/13)، تایمرهای دیجیتال هفتگی (PFTD-190) با ذخیره باتری ۶ ساله و دقت ۱ دقیقهای است [SOURCE_IMAGE_28].
- لیمیت سوئیچها: مدلهای فلزی (PFM) و پلاستیکی (PFB) با تنوع بازویی (رگلاژی، فشاری، قرقرهای) که برای کنترل موقعیت مکانیکی در خطوط تولید و آسانسورها طراحی شدهاند.
۴. کاربردهای عملیاتی: ارزیابی عملکرد در شرایط واقعی پروژهها
استفاده از تجهیزات پارس فانال در پروژهها بایستی با نگاهی تحلیلی به “ظرفیت حرارتی” و “پایداری الکتریکی” همراه باشد.
- صنایع فولاد و سیمان: در این محیطها که گرد و غبار رسانا و لرزش مکانیکی بالاست، استفاده از لیمیت سوئیچهای فلزی سری PFM و کلیدهای اتوماتیک با قدرت قطع ۶۵ کیلو آمپر (سری PF3N) الزامی است. بدنه این کلیدها از رزینهای سخت (DMC) ساخته شده که در برابر حرارت ناشی از آرکهای الکتریکی بسیار مقاوم است.
- اتوماسیون کشاورزی و پمپهای آب: ترکیب کلید حرارتی (سری MS-32) با کنتاکتورهای DSL، یک راهحل اقتصادی و ایمن برای راه اندازی موتورهای آسنکرون فراهم میکند. کلیدهای حرارتی پارس فانال با قابلیت تنظیم جریان حرارتی، موتور را در برابر دو فاز شدن و اضافه بارهای مکانیکی محافظت میکنند.
- ساختمانهای هوشمند: استفاده از رلههای کنترل فاز و تایمرهای دیجیتال پارس فانال در تابلوهای مشاعات، طول عمر تجهیزات الکترونیکی و روشنایی را به واسطه مدیریت دقیق زمان و ولتاژ تضمین میکند.
۵. تحلیل مزیتهای رقابتی: چرا مهندسان برق پارس فانال را انتخاب میکنند؟
- استانداردهای بینالمللی و بازرسی: برخورداری از لوگوهای TUV Austria، DEKRA و NACI بر روی بدنه محصولات، نشاندهنده عبور موفق از تستهای تست ولتاژ بالا (High Pot)، تست حرارتی (Glow Wire Test) و تست عمر مکانیکی است [SOURCE_IMAGE_1].
- تأییدیه شرکتهای توزیع (توانیر): ثبت شدن محصولات در لیست وندور (Vendor List) شرکتهای توزیع نیروی برق سراسر کشور، ریسک رد شدن پروژه توسط ناظران را به صفر میرساند.
- تکنولوژی آلمانی، قیمت ملی: پارس فانال با حذف هزینههای ارزی سنگین و گمرکی تجهیزات تمام وارداتی، کیفیت فانال آلمان را با قیمتی بسیار رقابتی ارائه میدهد که منجر به کاهش ۲۰ تا ۴۰ درصدی هزینههای تجهیز تابلو برق میشود.
- شبکه خدمات گسترده: برخلاف برندهای خارجی که در زمان تحریم با کمبود قطعات یدکی (مانند بوبین یا تیغه کنتاکتور) مواجه میشوند، پارس فانال استمرار در تأمین قطعات را تا ۱۰ سال تضمین میکند.
۶. راهنمای استراتژیک انتخاب و خرید تجهیزات
برای خرید حرفهای و مهندسی شده، رعایت پروتکلهای زیر الزامی است:
- تشخیص اصالت و ردیابی کالا: تمامی محصولات اصلی پارس فانال دارای هولوگرام ضد تقلب و کد ردیابی منحصر به فرد (Traceability Code) هستند . خریداران باید کد را با سامانه شرکت تطبیق دهند تا از گارانتی ۲ ساله بهرهمند شوند.
- محاسبه ضریب کاهش جریان (Derating): در صورتی که تابلو برق در محیطهایی با دمای بالای ۴۰ درجه سانتیگراد نصب میشود، طبق جداول فنی منبع ، جریان نامی کلید مینیاتوری باید با ضریب اصلاحی (معمولاً ۰.۸ تا ۰.۹) محاسبه شود تا از تریپهای کاذب حرارتی جلوگیری گردد.
- انتخاب تیپ قطع مینیاتوری:
- تیپ B: برای بارهای صرفاً مقاومتی (المانهای گرمایشی و روشنایی رشتهای).
- تیپ C: برای بارهای سلفی معمولی (موتورهای با جریان هجومی متوسط و فنها).
- تیپ D: برای ترانسفورماتورهای صنعتی و موتورهای با استارت سنگین زیر بار.
- تطبیق توان و ولتاژ بوبین: پیش از نهایی کردن خرید کنتاکتور، ولتاژ مدار فرمان (AC یا DC) و توان موتور بر حسب کیلووات (kW) را با جدول شماره ۲ این راهنما تطبیق دهید.
۷. سوالات متداول (FAQ)
۱. تفاوت کلیدهای PF3N با سری قدیمی PF3 چیست؟
سری PF3N دارای ابعاد کامپکتتر، قدرت قطع بالاتر در اکثر مدلها و قابلیت نصب سادهتر متعلقات جانبی (رله شانت و کنتاکت کمکی) است. همچنین طراحی ظاهری آن مطابق با آخرین استانداردهای فانال آلمان بهروزرسانی شده است.
۲. آیا کلیدهای مینیاتوری پارس فانال قابلیت پلمب شدن دارند؟
بله، این کلیدها دارای درپوش مخصوص پلمب روی دستگیره هستند که برای جلوگیری از دسترسی افراد غیرمجاز در کنتورهای برق الزامی است.
۳. گارانتی ۲ ساله شامل چه مواردی میشود؟
این گارانتی شامل هرگونه نقص در عملکرد مکانیکی یا الکتریکی ناشی از فرآیند تولید است. در صورت بروز مشکل، تجهیز پس از تأیید واحد فنی، به صورت رایگان تعویض میگردد.
۴. قدرت قطع 10kA در مینیاتوریها چه زمانی نیاز است؟
در تابلوهای ورودی اصلی ساختمانها یا در نزدیکی ترانسفورماتورهای توزیع که جریان اتصال کوتاه احتمالی بالاست، استفاده از رده 10kA برای جلوگیری از انفجار کلید الزامی است.
۵. نحوه نصب کلیدهای اتوماتیک پارس فانال چگونه است؟
این کلیدها قابلیت نصب به صورت افقی و عمودی را دارند بدون اینکه در منحنی عملکرد آنها خللی وارد شود. همچنین لوازم جانبی مثل شمشهای رابط برای اتصال آسان کابلها موجود است.
۶. آیا تایمرهای پارس فانال در برابر نوسانات برق مقاوم هستند؟
تایمرهای دیجیتال پارس فانال دارای ولتاژ ورودی باز (۱۶۰ تا ۲۴۰ ولت AC) هستند و از دقت کریستالی برای مدیریت زمان بهره میبرند که پایداری آنها را در شبکه ایران تضمین میکند.
۷. کنتاکتورهای مینی (PFCM) چه برتری نسبت به رلههای شیشهای دارند؟
سری PFCM علاوه بر ابعاد کوچک، قدرت سوئیچینگ موتوری (AC3) دارند، در حالی که رلههای شیشهای بیشتر برای مدارهای فرمان و بارهای سیگنالی سبک استفاده میشوند.
۸. درجه حفاظت تجهیزات فرمان پارس فانال چقدر است؟
اکثر شاسیها و چراغهای سیگنال دارای استاندارد IP65 هستند که آنها را در برابر پاشش آب، روغن و نفوذ گرد و غبار کاملاً ایزوله میکند.
۹. آیا محصولات پارس فانال برای سیستمهای خورشیدی مناسبند؟
بله، سری مینیاتوری PFN-DC به طور اختصاصی برای ولتاژهای مستقیم طراحی شده و در اینورترهای خورشیدی و تابلوهای String Box کاربرد فراوانی دارد.
۱۰. استاندارد تولید کلیدهای محافظ جان چیست؟
این کلیدها مطابق با استاندارد IEC 61008 تولید میشوند و در دو نوع دو پل (تک فاز) و چهار پل (سه فاز) با حساسیتهای ۳۰ میلیآمپر (حفاظت انسانی) و ۳۰۰ میلیآمپر (حفاظت تجهیزات) در دسترس هستند.
خرید محصولات پارس فانال در اصفهان
اگر قصد خرید تجهیزات اصلی پارس فانال را دارید، انتخاب یک نمایندگی معتبر اهمیت زیادی دارد. اصالت کالا، گارانتی معتبر، دریافت مشاوره فنی و دسترسی به خدمات پس از فروش از مواردی هستند که باید هنگام خرید به آن توجه کنید.
جلدیو به عنوان نماینده و تأمینکننده محصولات پارس فانال در اصفهان، مجموعه کاملی از تجهیزات این برند از جمله کلیدهای اتوماتیک، کنتاکتورها، کلیدهای مینیاتوری، محافظ جان، رلهها و تجهیزات کنترل و فرمان را ارائه میکند.
کارشناسان فنی جلدیو آمادهاند تا با توجه به نوع پروژه، شرایط بهرهبرداری و نیازهای فنی شما، مناسبترین تجهیزات پارس فانال را پیشنهاد دهند. با خرید از جلدیو میتوانید از اصالت کالا، مشاوره تخصصی قبل از خرید و پشتیبانی فنی مطمئن بهرهمند شوید.
جمعبندی
پارس فانال یکی از معتبرترین برندهای صنعت برق ایران است که با تکیه بر دانش فنی آلمان، تولید داخلی، استانداردهای بینالمللی و خدمات پس از فروش گسترده توانسته جایگاه ویژهای در میان مهندسان و فعالان صنعت برق به دست آورد. تنوع بالای محصولات، کیفیت ساخت مناسب و قیمت رقابتی باعث شده است این برند در پروژههای صنعتی، ساختمانی، نفت و گاز، نیروگاهی و زیرساختی به انتخابی قابل اعتماد تبدیل شود.
برای استعلام قیمت، دریافت مشاوره تخصصی و خرید محصولات اصلی پارس فانال در اصفهان، میتوانید با کارشناسان جلدیو در ارتباط باشید.
