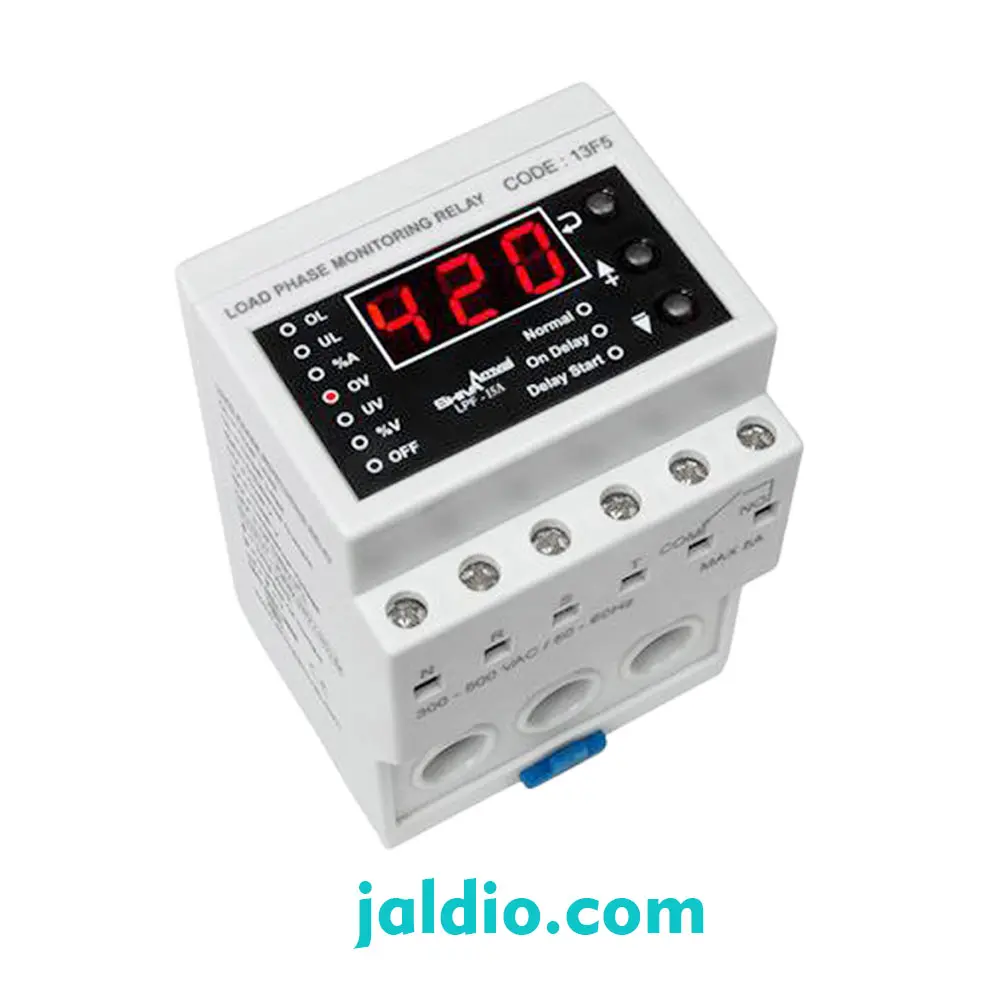

کنترل فاز بار 0.5 - 15A شیوا امواج LPF-15A

توضیحات تکمیلی

در انبار موجود نمی باشد

3,238,000 تومان

تیپاکس پست باربری

مشاوره تخصصی

ارسال فوری

نماینده اصلی

کنترل فاز بار 0.5 – 15A شیوا امواج LPF-15A

LPF-15A

ولتاژ تغذیه	180-250VAC /50-60 HZ
ولتاژ ورودی	300-500VAC/3PH/50-60Hz
دقت نمایش جریان	LPF-15A=0.1A
کارایی در	دما: ۶۵+..۲۰– و رطوبت : ۷۰درصد
خروجی	رله 5A

توضیحات محصول

کنترل فاز-بار شیوا امواج | قیمت و خرید رله کنترل فاز و جریان سه فاز

کنترل فاز-بار برند شیوا امواج یک رله حفاظتی پیشرفته برای حفاظت کامل تجهیزات سه فاز صنعتی در برابر اختلالات ولتاژی و جریانی است. این دستگاه با بهره‌گیری از سیستم میکروپروسسوری دقیق و تکنولوژی روز دنیا طراحی شده و بدون نیاز به CT خارجی، امکان اندازه‌گیری مستقیم جریان را فراهم می‌کند.

این محصول در دو مدل:

0.5 تا 15 آمپر
1 تا 60 آمپر

طراحی و تولید شده است و برای طیف گسترده‌ای از موتورهای صنعتی و تجهیزات سه فاز کاربرد دارد.

معرفی رله کنترل فاز-بار شیوا امواج

این دستگاه به‌صورت همزمان پارامترهای ولتاژ و جریان سه فاز را پایش کرده و در صورت بروز خطاهایی مانند:

قطع فاز
جابجایی فاز
عدم تقارن فازها
افزایش یا کاهش ولتاژ
افزایش یا کاهش جریان

مدار را قطع کرده و از آسیب به تجهیزات جلوگیری می‌کند.

ویژگی‌های کنترل فاز-بار شیوا امواج

🔹 قابلیت‌های اصلی

حفاظت کامل تجهیزات سه فاز با سیستم میکروپروسسوری
کنترل جریان بر اساس منحنی حفاظتی I²T
اندازه‌گیری جریان بدون نیاز به CT (عبور مستقیم کابل تا سطح مقطع 25mm²)
نمایش جریان، تنظیمات و پیام‌های خطا
امکان فعال/غیرفعال کردن ریست اتوماتیک

حفاظت‌های دستگاه

نوع حفاظت	توضیحات
افزایش جریان (OL)	قابل تنظیم
کاهش جریان (UL)	قابل تنظیم
عدم تقارن جریان (A%)	7 تا 100%
افزایش ولتاژ (OV)	حفاظت در برابر اضافه ولتاژ
کاهش ولتاژ (UV)	حفاظت افت ولتاژ
عدم تقارن ولتاژ (V%)	تشخیص اختلاف ولتاژ فازها
قطع فاز	دارد
عدم توالی فاز	دارد

قابلیت‌های نمایشی

نمایش ولتاژ شبکه
نمایش جریان عبوری
نمایش مدت زمان فعال بودن دستگاه
نمایش تعداد دفعات وصل و قطع جریان
نمایش وضعیت رله و خطاها

تنظیمات قابل برنامه‌ریزی

پارامتر	محدوده تنظیم
افزایش جریان (OL)	0.5-15A یا 1-60A
کاهش جریان (UL)	تا 1 واحد کمتر از OL*
عدم تقارن جریان	7-100%
Delay Start	0 تا 120 ثانیه
On Delay	0 تا 240 ثانیه
OFF Delay	قابل تنظیم

📌 در مدل 15A هر واحد برابر 0.1 آمپر و در مدل 60A هر واحد برابر 1 آمپر است. با تنظیم UL روی صفر، حفاظت کاهش جریان غیرفعال می‌شود.

نشانگرهای وضعیت (LED)

این دستگاه دارای 10 نشانگر برای اعلام وضعیت عملکرد می‌باشد:

نشانگر	عملکرد
OL	افزایش جریان
UL	کاهش جریان
A%	عدم تقارن جریان
Normal	وضعیت رله
On Delay	تأخیر در وصل
Delay Start	زمان استارت اولیه
OV	افزایش ولتاژ
UV	کاهش ولتاژ
V%	عدم تقارن ولتاژ
OFF	تأخیر در قطع

جدول مشخصات فنی کنترل فاز-بار شیوا امواج

مشخصات فنی	مقدار
نوع دستگاه	رله کنترل فاز و بار
مدل‌ها	0.5-15A / 1-60A
نیاز به CT	ندارد
سطح مقطع کابل	حداکثر 25mm²
روش حفاظتی	میکروپروسسوری
منحنی حفاظتی	I²T
حفاظت‌ها	جریان، ولتاژ، تقارن فاز
نمایشگر	دیجیتال
کاربرد	موتورهای سه فاز و تجهیزات صنعتی

مزایای استفاده از کنترل فاز-بار

✔ عدم نیاز به ترانس جریان (کاهش هزینه نصب)
✔ حفاظت همزمان ولتاژ و جریان
✔ مناسب تابلو برق صنعتی و موتورهای سه فاز
✔ جلوگیری از سوختن موتور در اثر قطع فاز
✔ افزایش طول عمر تجهیزات
✔ نصب آسان و سریع

کاربردهای کنترل فاز-بار شیوا امواج

موتورهای سه فاز صنعتی
پمپ‌ها و کمپرسورها
تابلوهای برق صنعتی
خطوط تولید کارخانه‌ها
سیستم‌های تهویه صنعتی

خرید کنترل فاز-بار شیوا امواج از جلدیو

اگر به دنبال یک رله حفاظتی کامل و بدون نیاز به CT برای موتورهای سه فاز هستید، کنترل فاز-بار شیوا امواج انتخابی حرفه‌ای برای پروژه‌های صنعتی شما خواهد بود.

در فروشگاه اینترنتی جلدیو می‌توانید این محصول را با:

تضمین اصالت کالا
قیمت رقابتی
ارسال سریع
مشاوره تخصصی پیش از خرید
پشتیبانی فنی

تهیه نمایید.

👉 برای مشاهده قیمت روز و ثبت سفارش، همین حالا از طریق سایت جلدیو اقدام کنید و از تجهیزات صنعتی خود به‌صورت هوشمند محافظت نمایید.
