| مدل | 110AC, 220VAC |
|---|---|
| ولتاژ تغذیه | 180-250VAC /50-60 HZ |
| دقت نمایش جریان | DLF-15A=0.1A |
| کارایی در | دما: ۶۵+..۲۰– و رطوبت : ۷۰درصد |
| خروجی | رله 5A |

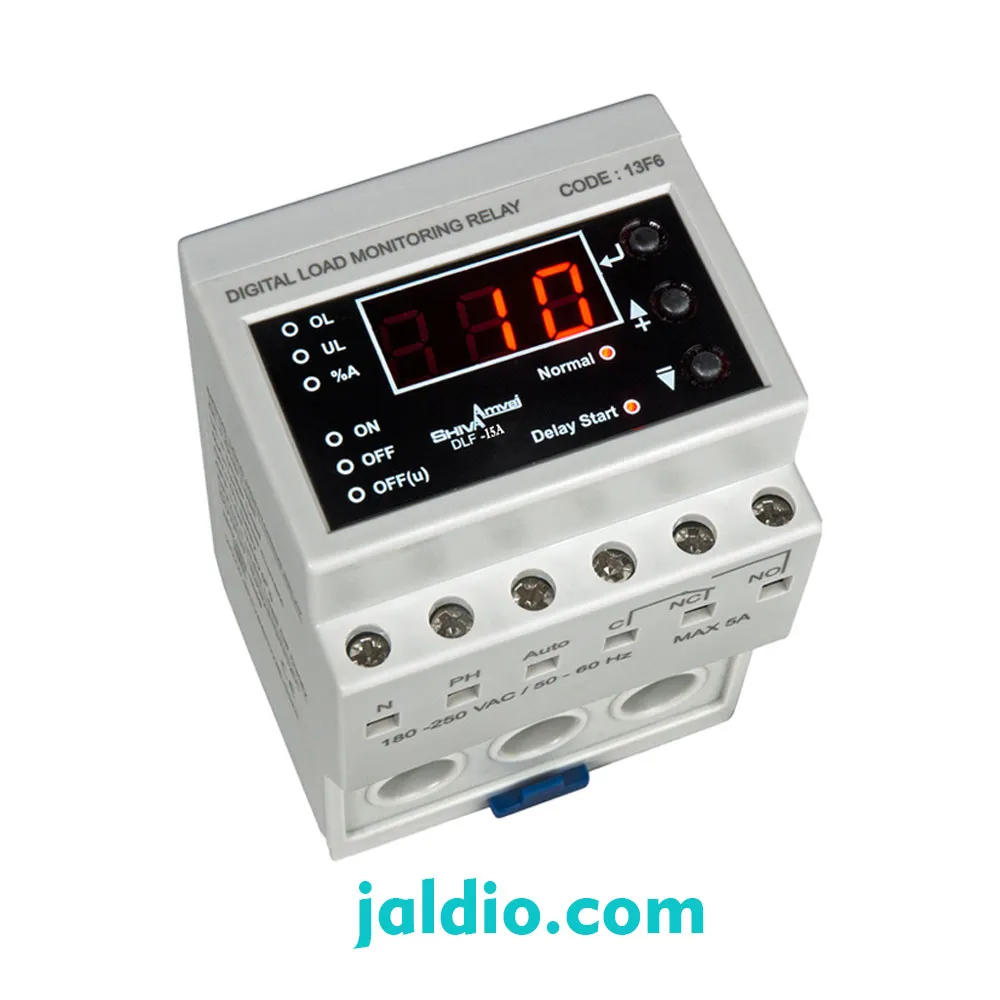

کنترل بار دیجیتال برند شیوا امواج یک رله حفاظتی پیشرفته برای حفاظت موتورهای سه فاز در برابر افزایش، کاهش و عدم تقارن جریان است. این دستگاه با بهرهگیری از سیستم میکروپروسسوری دقیق و تکنولوژی روز دنیا طراحی شده و بدون نیاز به CT خارجی، امکان اندازهگیری مستقیم جریان را فراهم میکند.
این محصول در دو مدل:
تولید شده و مناسب استفاده در کلیه مراکز صنعتی، تابلو برقها و تجهیزات سه فاز میباشد.
این دستگاه با عبور مستقیم کابل (حداکثر سطح مقطع 25mm²) جریان را اندازهگیری کرده و بر اساس منحنی حفاظتی I²T عملکرد موتور را پایش میکند. در صورت بروز خطا مانند افزایش جریان (Overload)، کاهش جریان یا عدم تقارن، رله خروجی را قطع کرده و از آسیب به تجهیزات جلوگیری مینماید.
| نوع حفاظت | توضیحات |
|---|---|
| افزایش جریان (OL) | قابل تنظیم |
| کاهش جریان (UL) | قابل تنظیم |
| عدم تقارن جریان (A%) | 7 تا 100% |
| تأخیر در قطع (OFF) | برای خطای OL و A% |
| تأخیر در قطع (uOFF) | برای خطای UL |
📌 در صورت تنظیم UL روی صفر، حفاظت کاهش جریان غیرفعال میشود.
📌 در زمان Delay Start، افزایش جریان لحظهای ناشی از استارت موتور در نظر گرفته نمیشود.
| پارامتر | محدوده تنظیم |
|---|---|
| ON Delay | 0 تا 240 ثانیه |
| OFF Delay | 0 تا 10 ثانیه |
| uOFF | 5 تا 10 ثانیه |
| Delay Start | 0 تا 120 ثانیه |
کنترل بار دیجیتال دارای 8 نشانگر جهت نمایش وضعیت عملکرد میباشد:
| نشانگر | عملکرد |
|---|---|
| OL | افزایش جریان |
| UL | کاهش جریان |
| A% | عدم تقارن جریان |
| ON | تأخیر در وصل یا ریست |
| OFF | تأخیر در قطع برای OL و A% |
| uOFF | تأخیر در قطع برای UL |
| Normal | وضعیت رله |
| Delay Start | زمان استارت اولیه |
(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمکزن میباشند.)
| مشخصات فنی | مقدار |
|---|---|
| نوع دستگاه | رله کنترل بار دیجیتال |
| مدلها | 0.5-15A / 1-60A |
| نیاز به CT | ندارد |
| روش اندازهگیری | عبور مستقیم کابل |
| حداکثر سطح مقطع کابل | 25mm² |
| منحنی حفاظتی | I²T |
| حفاظتها | افزایش، کاهش و عدم تقارن جریان |
| نمایشگر | دیجیتال |
| کاربرد | موتورهای سه فاز صنعتی |
✔ حذف هزینه خرید و نصب CT
✔ دقت بالا در تشخیص اضافه بار
✔ جلوگیری از سوختن موتور
✔ مناسب استارتهای سنگین
✔ افزایش طول عمر تجهیزات صنعتی
✔ نصب آسان در تابلو برق
برای آشنایی کامل با نحوه سیمکشی و تنظیمات دستگاه، میتوانید فیلمهای آموزشی نصب و تنظیمات کنترل بار دیجیتال را مشاهده نمایید.
اگر به دنبال یک رله کنترل بار دقیق و بدون نیاز به CT برای حفاظت موتورهای سه فاز هستید، این محصول انتخابی حرفهای برای پروژه صنعتی شما خواهد بود.
در فروشگاه اینترنتی جلدیو میتوانید کنترل بار دیجیتال شیوا امواج را با:
تهیه نمایید.
👉 برای مشاهده قیمت روز و ثبت سفارش، همین حالا از طریق سایت جلدیو اقدام کنید و از تجهیزات صنعتی خود بهصورت هوشمند محافظت نمایید.
