| مدل | CAD-2M, CAD-1000M |
|---|
4,067,000 تومان
| ولتاژ تغذیه/ریست خارجی | ۱۸۰-۲۵۰ ولتاژ متناوب،فاز و نول، ۶۰-۵۰ هرتز |
|---|---|
| دقت اندازه گیری جریان | 1+ 0.5% و 1-%0.5 |
| زمان تنظیمct | از زمان وصل به برق به مدت ۵ دقیقه |
| کارایی در | دما: ۶۵+..۲۰– و رطوبت : ۷۰درصد |
| خروجی | ۲ عدد رله ۱۶ آمپر |
| مدل | CAD-1000M, CAD-2M |
تفاوت مدل CAD-2Mبا CAD-1000M در مد اتوماتیک می باشد که در این مد جهت جلوگیری از جام کردن موتور در زمان استارت اولیه (Delay Start) جریان کنترل می شود.

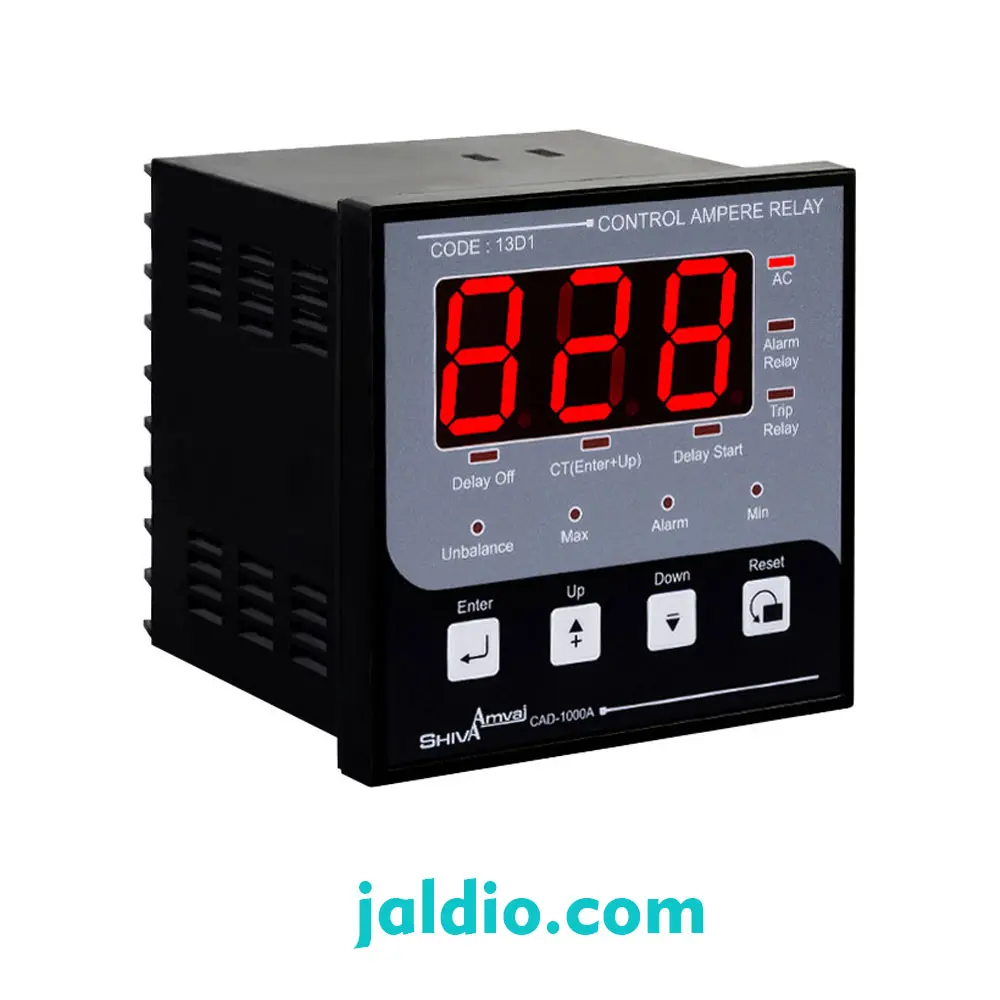

رله کنترل آمپر سه فاز برند شیوا امواج یکی از تجهیزات حفاظتی مهم در تابلو برق صنعتی است که برای حفاظت موتورهای سه فاز در برابر افزایش، کاهش و عدم تقارن جریان طراحی شده است. این دستگاه علاوه بر حفاظت، امکان نمایش و اندازهگیری دقیق جریان را نیز فراهم میکند.
این محصول در دو مدل CAD-2M و CAD-1000M عرضه میشود که تفاوت اصلی آنها در عملکرد مد اتوماتیک است.
| ویژگی | CAD-2M | CAD-1000M |
|---|---|---|
| مد دستی (HAN) | دارد | ندارد |
| مد اتوماتیک (AUT) | دارد | ندارد |
| کنترل جریان در استارت اولیه | دارد (Delay Start هوشمند) | ندارد |
| مناسب موتورهای سنگین | بسیار مناسب | مناسب |
| جلوگیری از جام کردن موتور | دارد | ندارد |
🔹 در مدل CAD-2M، در مد اتوماتیک، دستگاه هنگام استارت اولیه موتور (Delay Start) جریان را کنترل میکند تا از جام کردن (Locked Rotor) موتور جلوگیری شود.
🔹 مدل CAD-1000M فاقد این مد هوشمند بوده و عملکرد حفاظتی استاندارد دارد.
این رله برای پایش مداوم جریان سه فاز طراحی شده و در صورت بروز خطا، از طریق رله TRIP مدار را قطع میکند. همچنین دارای رله مجزا برای اعلام آلارم میباشد.
مناسب برای:
| پارامتر | محدوده تنظیم |
|---|---|
| CT | 5 تا 6000 آمپر |
| Delay Start | 3 تا 300 ثانیه |
| Delay Off | 2 تا 60 ثانیه |
| عدم تقارن (Unbalanced) | 10% تا 100% CT |
| جریان ماکزیمم (Max) | 0.01A تا 120% CT |
| جریان آلارم | 0.01A تا ماکزیمم |
| جریان مینیمم (Min) | 0.01A تا جریان آلارم |
این دستگاه دارای 10 نشانگر جهت نمایش وضعیت عملکرد است:
| نشانگر | عملکرد |
|---|---|
| AC | برق شبکه |
| Alarm Relay | وضعیت رله آلارم |
| Trip Relay | وضعیت رله قطع |
| Delay Start | تأخیر استارت اولیه |
| CT | تنظیم و نمایش CT |
| Delay Off | تأخیر در قطع |
| Unbalanced | عدم تقارن جریان |
| Max | جریان ماکزیمم |
| Alarm | جریان هشدار |
| Min | جریان مینیمم |
| مشخصات فنی | مقدار |
|---|---|
| نوع دستگاه | رله کنترل آمپر سه فاز |
| مدلها | CAD-2M / CAD-1000M |
| کاربرد | حفاظت موتورهای سه فاز |
| حفاظتها | افزایش، کاهش و عدم تقارن جریان |
| منحنی حفاظتی | I²T |
| تعداد رله خروجی | 2 عدد (Alarm و Trip) |
| نمایشگر | دیجیتال |
| مد کاری | دستی و اتوماتیک (فقط CAD-2M) |
| مناسب موتورهای سنگین | بله |
| قابلیت Delay Start | دارد (در CAD-2M) |
✔ جلوگیری از سوختن موتور در اثر اضافه بار
✔ تشخیص سریع عدم تقارن فاز
✔ مناسب برای استارتهای سنگین
✔ افزایش طول عمر موتور
✔ کاهش هزینه تعمیرات
✔ نصب آسان در تابلو برق صنعتی
برای آشنایی کامل با نحوه نصب و سیمکشی رله کنترل آمپر سه فاز، میتوانید فیلم آموزشی مربوطه را مشاهده نمایید.
اگر به دنبال یک رله حفاظتی دقیق و صنعتی برای موتورهای سه فاز هستید، مدلهای CAD-2M و CAD-1000M انتخابی مطمئن برای پروژههای صنعتی شما خواهند بود.
در فروشگاه اینترنتی جلدیو میتوانید این محصول را با:
تهیه نمایید.
👉 برای مشاهده قیمت روز و ثبت سفارش، همین حالا از طریق سایت جلدیو اقدام کنید و از موتورهای صنعتی خود بهصورت حرفهای محافظت نمایید.
